СОФТУЕР ЗА АВТОМАТИЧНИ ИЗМЕРВАНИЯ НА NIKON

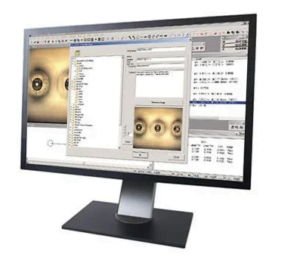

Automeasure – Програмируема и удобна за потребителя софтуерна платформа поставя силата на видеоизмервателната системи Nikon NEXIV на една ръка разстояние

Софтуерът Automeasure е пълен пакет, който включва интерактивни съветници за измерване и обучение, функционалност на CAD интерфейса, възможност за анализ на формата и инструменти за управление на данни. Софтуерът също така се интегрира с профил на формата, 3D анализ на повърхността и сложни програми за генериране на отчети.

Приложения:

Течнокристални дисплеи (LCD)

Повърхностен анализ

Металургия

Производство на пластмаси

Импланти/протези

Повърхностно изследване

Производство на метали

Микроелектроника

Оптоелектроника

MEMS

Анализ на пукнатини и повреди

Предимства и характеристики

Програма за поддръжка на офлайн преподаване с CAD интерфейс: NEXIV Virtual AutoMeasure

Тази програма позволява да се четат CAD данни във виртуалния видео прозорец на отделен компютър, което позволява на оператора да използва учебната програма на NEXIV със същите оперативни процедури като на онлайн компютъра. Това елиминира необходимостта от използване на действителния детайл по време на учебните сесии и позволява на системата NEXIV да се концентрира върху автоматично измерване за повишена производителност.

• Поддържа IGES, DXF, DMIS, NC файлове, Gerber и Excellon.
• Виртуалният видео прозорец позволява на оператора да потвърди текущото зрително поле въз основа на CAD данни.
• Същите оперативни процедури като NEXIV AutoMeasure.
• Ръчно или автоматизирано програмиране с едно щракване.
• Възможност за комбиниране на програми с макро стъпки, като измерване на ширината на линията и търсене с множество шаблони.

Програма за анализ на формата на двуизмерен профил: NEXIV Profiler

Тази програма дава възможност за измерване и преценка на 2-измерни профилни форми в детайл, който не може да бъде измерен в нормален геометричен режим. Сега могат да се правят по-точни количествени измервания, отколкото с метода за сравнение на диаграми, използвайки профилни проектори и/или конвенционални измервателни микроскопи.

Функция на профил на формата: Когато операторът въведе начална точка, крайна точка и стъпка на измерване, NEXIV автоматично извършва измерването и записва резултатите.

Функция за оценка на формата: Отклоненията между резултатите от измерването и данните за номиналната форма се показват графично на монитора или се разпечатват за лесна оценка.

• Изчисляване на отклоненията на формата: посока на оста; нормална посока
• Таблица с данни за формата
• Графичен чертеж на данни за формата
• Създаване на данни за номинална форма: данните могат да се създават не само чрез въведено въвеждане, но и от CAD данни.
• Създаването на данни чрез обмен на данните за измерената форма също е възможно.

Функция „Най-добро прилягане“ на формата: Тази функция се използва за минимизиране на отклонението между резултатите от измерването и данните за номиналната форма. Оценката на отклонението е лесна дори когато двете използват различни координати.

Създаване на данни за номинална форма от CAD данни: Данните за номинална форма могат да бъдат създадени от CAD данни във файловия формат DXF/IGES.

NEXIV VMR контролна програма

Тази програма позволява множество обучителни файлове да се изпълняват последователно според зададените инструкции за възпроизвеждане.

• Опростява процеса на даване на инструкции за непрекъснато измерване на много различни детайли, например измервания на различни специални приспособления
• Позволява операционната среда на инспектора да бъде отделена от тази на системния администратор
• Позволява администрирането на дата на проверка, инспектор, дата на производство, номер на партида и други данни за проверка
• Автоматичен печат, свързан с инспекционни листове

Интерактивни съветници за преподаване

Набор от съветници за обучение по подразбиране предоставя ръководства стъпка по стъпка за улесняване на обучението, независимо от знанията или опита на оператора. Освен това, операторите могат да персонализират съветниците за обучение, като регистрират често използвани процедури за обучение.

Интерактивни съветници за измерване

Помощниците за измерване насочват операторите стъпка по стъпка през това, което е необходимо за постигане на техните задачи. В допълнение към съветниците по подразбиране, операторите могат да създават персонализирани съветници, като регистрират често използвани процедури за рационализиране на бъдещата работа.

Онлайн CAD интерфейсна програма

Nikon Metrology софтуер за изображения automeasure CAD

Чрез импортиране на CAD данни (IGES, DXF, Gerber и Excellon) на детайл, операторът може да показва графики в графичния прозорец на CAD на NEXIV

VMR AutoMeasure. Това улеснява ефективността на обучението и съкращава работното време.

• Операторът може да премести измервателната масичка до желаната позиция, като щракне двукратно върху подходящата позиция на измервания детайл.
• Тази функция дава възможност за автоматично създаване на учебен файл от CAD характеристики на NEXIV VMR AutoMeasure.

NEXIV VMR Visual Basic Control

С разработената програма за комуникационен пакет, потребителите могат да програмират свой собствен приложен софтуер за дистанционно управление на различните функции на NEXIV AutoMeasure в среда на Visual Basic 6.0/Net. Чрез изпращане на променливи към учебния файл AutoMeasure, детайлите с различни размери могат да бъдат измерени в една програма. След това данните с резултатите могат да бъдат изпратени обратно към програмата VB.

Опции към AutoMeasure

Изглед от птичи поглед: Програмата за 3D анализ на повърхността на NEXIV. Разработена от OriginLab® Corporation и работеща на Origin™, тази програма позволява данните, получени с помощта на функцията Scan Measure, предоставена с TTL Laser AF, да бъдат начертани в 3-измерен формат. След това може да се извърши 3-измерен анализ на формата и 2-измерен анализ на формата на напречното сечение.

D-SURF: Този софтуер не само рисува 3D графики на малка повърхност на детайла, измерена от системата NEXIV, но също така предоставя различни анализи, като изчисляване на различни стойности за оценка.

Софтуер за оценка на зъбно колело: Този софтуер предоставя оценки на различни параметри на измервания детайл, включително отклонения на стъпката, изтичане на пространството на зъбите, дължина на основната допирателна и размери на надпревара, въз основа на индустриалните стандарти.

SPC в реално време чрез DDE (динамичен обмен на данни): Използвайки функцията DDE Link, измерените данни могат незабавно да бъдат прехвърлени в електронни таблици като Microsoft Excel®, SPC-PC IV, SPC-PC IV Excel и други, правейки реално време Възможен е SPC анализ. Забележка: SPC-PC IV и SPC-PC IV Excel са продукти на Quality America, Inc.

Програма за синтез на фокусни изображения: Програмата MultiLayer View може да се използва за синтезиране на фокусни части от множество изображения от едно и също зрително поле, направени на различни слоеве, създавайки едно перфектно изображение, което е на фокус навсякъде. Преди да се извърши синтеза, изображенията могат да се показват като миниатюри на компютърен монитор, така че потребителите да могат да избират желаните части за фокусиране.

• CCD камерата на NEXIV заснема множество изображения по оста Z.
• Когато са конфигурирани със системата NEXIV, потребителите могат лесно да прикачат цялото изображение на измерените части към лист с резултати от инспекцията.

VMR Report Generator: Този софтуер е напълно съвместим със софтуера NEXIV VMR AutoMeasure и позволява бързо генериране на листове с резултати от инспекцията в различни формуляри за отчети, включително формуляри, проектирани от потребителя. Потребителите могат дори да персонализират програмата за по-лесно използване, като създават макроскриптове.
