Centru de prelucrare vertical in 5 axe Makino D300

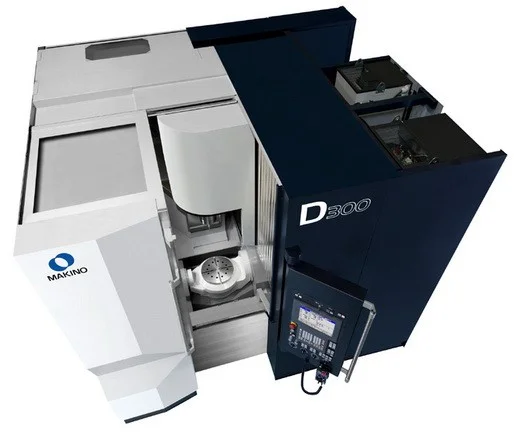

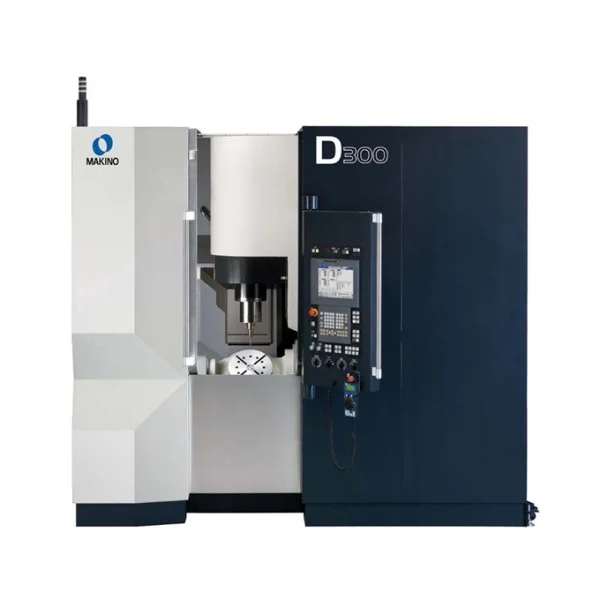

Makino D300 – Centru de prelucrare vertical in 5 axe
Centrul D300 – viteza si flexibilitate pentru prelucrari complexe din industria aerospatiala

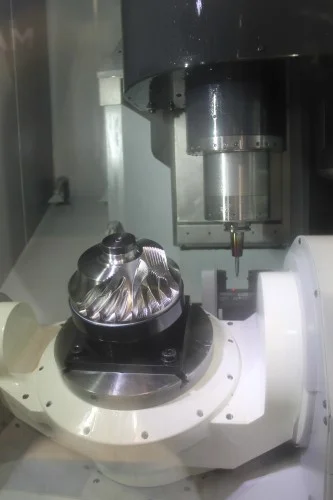

Centrul vertical de prelucrare Makino D300 este unul din cele mai noi produse de la Makino din seria centrelor de prelucare vertical in 5 axe, destinate prlucrarilor din industria aerospatiala. Similar cu Makino D500, acest centru de prelucrare vertical in 5 axe este proiectat pentru a reduce consturile de instalare si pentru a imbunatati precizia pentru cele mai dure aplicatii de prelucrare pentru piese de dimensiuni reduse, cum ar fi piese din titan si elice pentru industria aerospatiala.
Makino D300 ofera un spatiu de lucru cu un diametru de 300mm, putatand prelucra piese cu dimensiuni de pana la 450mm pe 270mm si 120 kg. Centrul are cursele axelor X/Y si Z de 300/500/350mm la viteze de avans de pana la 60.000mm pe minut. Masa rotativa ofera rotatii ale axelor de 240 de grade pe axa A (+-120 grade) si pe axa C, 360 de grade, rotatie continua.

Capacitate de prelucrare sporita si viteza de pozitionare

Centrul de prelucare vertical in 5 axe Makino D300 este echipat standard cu un arbore principal de 15,000rpm cu HSK-A63 si un cuplu maxim 120Nm (42Nm continu), pentru p prelucrare flexibila la mare viteza, a unor piese din material variate incluzand otel, aluminiu si titan. Ca si dotari optionale centrul D300 se poate configura cu arbore principal optional de 20,000rpm HSK-A63 si 30,000rpm HSK-A63.
Masa rotativa a centrului de prelucrare Makino D300 ce asigura axele C si A este dotatat cu motoare cu actionare directa, elimina problemele la rotire si torsiune si asigura o precizie de pozitionare si repetabilitate remarcabile. Datorita cuplului foarte mare al motoarelor aceasta ofera o aceleratie superioara si viteza de rotatie, caracteristici ce pot reduce timpii de ciclu pentru prelucrarea simultana in 5 axe cu pana la 60%.
Configuratia axelor centrului de prelucrare vertical Makino D300 este unica, oferind o precizie marita. Lungimea ansamblului mesei este pozitionata paralel cu axa X, asigurand o precizie marita in timpul accelerarilor rapide, fata de configuratiile centrelor in 5 axe traditionale. Makino D300 are ghidaje liniare pe toate axele, pentru rigiditate suplimentara, mentinand in acelasi timp rata de avans rapid.

Comanda CNC, Professional 5, imbunatateste performanta si operabilitatea.

Centrul de prelucrare vertical Makino d300 foloseste” Makino Professional 5 Control” care ofera o interfata grafica Windows CE (GUI) cu ecran tactil, si capabilitatile de retea si stocare precum cea a unui centru de date. Acesta are un program lexibil si prietenos cu utilizatorul, usor de utilizat, cu schimbari rapide de la o setare la alta. Makino D300 este echipat si cu softul “Super Geometric Inteligence (SGI.4), care a fost dezvoltat special pentru o rata mare de prelucrare de contururi complexe cu tolerante mici. Spre deosebire de alte tehnologii de control, SGI.4 ajuta la scaderea timpilor ciclului de prelucrare in cazul matritelor, formelor complexe sau echipamente medicale cu pana la 40%.
Centrul de prelucrare vertical Makino D300 include accesorii de control pentru a imbunatatii performantele si operabilitatea prelucrarii in 5 axe. Controlul centrului sculei (TCP) permite programarea pe baza varfului sculei, astfel incat se poata fi aplicate caracteristici pentru compensarea sculei. Mai mult de atat dezvoltarea sistemului TCP a dus la imbunatatirea prelucrarii pentru o calitate mai buna a suprafetelor. Ecrane user-friendly dedicate simplifica aplicatiile generale in prelucrarile in 5 axe si functiile usor de aplicat pentru a preveni posibile coliziuni intre arborele principal si masa rotativa in timpul functionarii automate pentru a imbunatatii productia fara risc.
