Tomografie computerizata industriala Nikon MCT225 acuratete absoluta pentru geometria interioara

Nikon MCT225 acuratete absoluta pentru geometria interioara

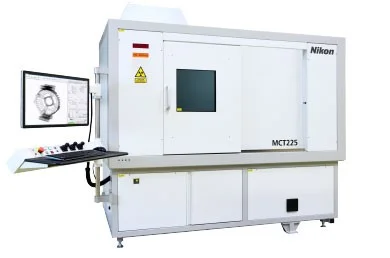

Acest sistem garanteaza ca toate geometriile interioare si exterioare sunt masurate efficient. Sursa de radiatii racita cu lichid impreuna cu un cabinet ventilat cu aer, ofera stabilitate pe temen lung si permit sistemului MCT225 sa atinga valori de masurat impresionante. Este sistemul ideal in analiza pieselor din material plastic, piese turnate de dimensiuni mici si deasemenea piese complexe si subansamble.

Beneficii

• Experienta de 50 de ani in masurarea in coordinate combinata cu 25 de ani de experienta in tomografia computerizata industriala.;
• Acuratete absoluta 9 + L/50 μm in concordanta cu VDI/VDE 2630;
• Sursa patentata si special dezvoltata pentru laboaratoarele de metrologie;
• Mecatronica de mare precizie creste acuratetea manipularii pieselor;
• Utilizare manuala sau automatizata a sistemului;
• Uneltele puternice de vizualizare furnizeaza detaliile interioare;
• Un sistem ideal pentru o gama larga de dimensiuni ale pieselor si densitati ale materialelor;

Beneficii & Caracteristici

• Cabinet controlat atmosferic;
• Sursa Nikon Metrology;
• Manipulator de mare precizie;
• Acuratete 9+L/50 μm;
• Rezolutie inalta;
• Capacitate mare de incarcare;
• Cabinet din plumb ce protejeaza utilizatorul;
• Cost redus de intretinere.

CT destinat laboratoarelor de metrologie: Inspectie 3D nedistructiva a geometriilor interioare si exterioare

Metrologia CT este fuziunea dintre metrologie si tomografia computerizata. Cu ajutorul razelor X un numar prestabilit de radiografii sunt achizitionate din diferite unghiuri ale piesei, de jur imprejurul piesei. Toata geometria interoara si exterioara este capturata atat timp cat razele-X trec prin piesa scanata. Un soft special dezvoltat de Nikon Metrology reconstruieste un model 3d al piesei folosind aceste imagini 2d. Caracteristicile dimensionale ca marimea, pozitionare si forma pot si masurate direct pe piesa sau comparand modelul 3D cu modelul CAD. Rapoartele pot fi facute pentru fiecare sectiune in parte sau pentru intreg volumul controlat.

Acuratete absoluta de 9μm + L/50 si caracteristici detectabile de 2μm

MCT225 ofera o acuratete absoluta de 9μm + L/50. Acuratetea garanteaza masuratori precise garantant reducerea timpului de lucru.

O component cheie a sistemului este sursa dezvoltata de Nikon Metrology. Produce imagini extrem de clare, permitand o magnificare de 150x cu detectarea caracteristicilor cu marimi de 2 µm.

Manipulator de mare precizie

MCT225 este echipat cu manipulator complet programabil in 5 axe cu o capacitate de incarcare inclusive a pieselor de mari dimensiuni. Manipularea piesei este extreme de precisa datorita experientei dobandite in 50 de ani de dezvoltare a masjnilor de masurat in coordinate.

Manipulatorul dispune de o capacitate mare de incarcare pentru piese de pana la 5 kg;

Utilizare manuala simpla si automatizarea procesului

Operatorul este ghidat pas cu pas de la incarcarea piesei pana la generarea raportului final. Setarile sunt optimizate automat in vederea obtinerii de rezultate de mare precizie fara a fi afectat timpul de productie. Functiile macro configurabile permit un proces de lucru automatizat.

Uneltele puternice de vizualizare furnizeaza detaliile interioare

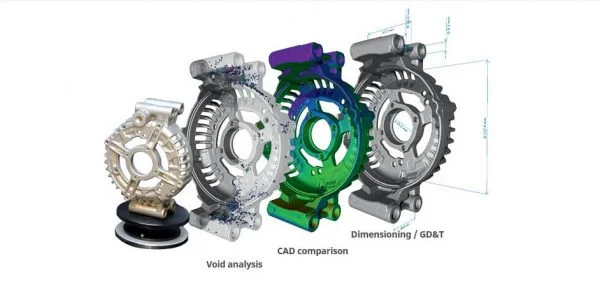

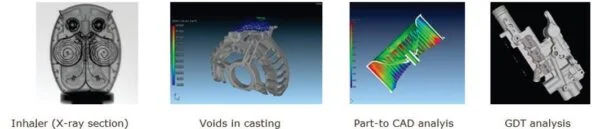

Uneltele de analiza si de generare a rapoartelor includ:

• Compararea piesei scanate cu modelul CAD;
• Masurarea suprafetelor;
• Inspectia geometrica;
• Dimensiuni & Tolerante Geometrice (GD&T)
• Vizualizare 3D a piesei scanate

Acelasi proiect poate fi folosit pentru masuratori si analza defectelor (NDT).

Eficacitate mare pentru o gama larga de aplicatii

MCT este un echipament valoros pentru cei care cauta reducerea timpilor alocati inspectiilor. Sursa puternica de radiatii combinata cu acuratetea manipulatorului si cu posibilitatea detectarii caracteristicilor de 2μm creeaza o solutie optima pentru o variata gama de aplicatii.

Sursa microfocus de mare precizie este ideala in analiza pieselor din material plastic, aluminiu, otel, ceramica, fibra de carbon sau lemn. Puterea de penetrare difera de la material la material.

Costuri reduse de intretinere

Sistemul utilizeaza tehnologia tub – deschis, ce permite utilizatorului inlocuirea rapida si usoara a filamentului. Acest avantaj duce la costuri reduse de intretinere.
