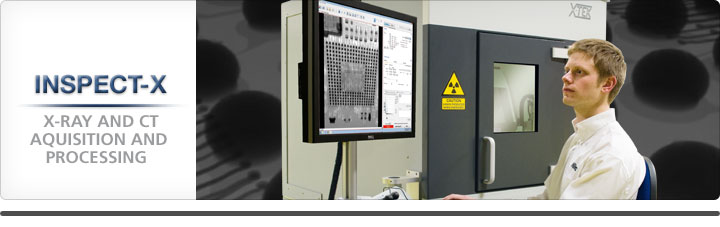

Огледайте-X 5 предвижда CT-контрол на качеството
В реално време рентгенова инспекция

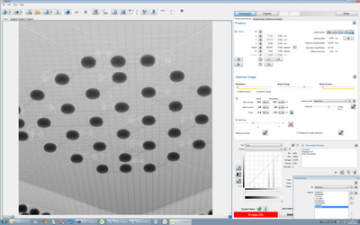

InspectX-BGA
На екрана джойстици и жестове с мишката, както и конвенционалната интуитивен контрол джойстик, за интерактивна живо част позициониране
Променлива увеличение и наклонен ъгъл на гледане позволи откриване в реално време на дефекти, като главата в-възглавница
Увеличение, наклоните и завъртите във всички позиции, като същевременно се поддържа област на интерес последователно заключен в центъра на зрително поле-на-на
C.Clear изображения двигател осигурява кристално ясни живи изображения
В реално време камера за интерактивна визуализация
Подобрение и анализ на изображението

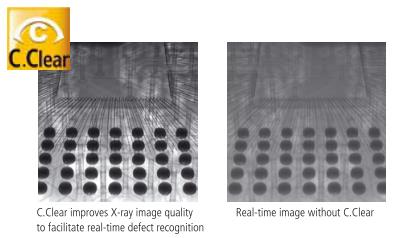

C.Clear
C.Clear интелигентно адаптира към променящите се рентгенови условия и примерни позиции, като регулира автоматично контроли с изображения, контраст и яркост, за да се осигури най-ярките и най-острите изображения, за да помогнат при признаване дефект. Подобрения в реално време и филтри могат да бъдат избрани и съхраняват като потребителски профили, за да отговарят на различни видове примерни или индивидуалните предпочитания на оператора.
С C.Clear, операторите могат да направят бързо и добре информирани решения, което позволява на дефекти, за да се разпознаят правилно първия път, особено за трудно да се открият грешки в рамките на няколко нива BGA или сложни проводници облигации. образна диагностика двигател C.Clear позволява на производителите да увеличат инспекция пропускателна и за намаляване на фалшиви цени на разговори, което води до по-високо качество и ефективност.
Подобрения в реално време и филтри, съхранявани като потребителски профили за да отговарят на различни видове примерни или индивидуалните предпочитания на оператора
филтри за обработка на изображения (изострят, гладка, край откриване, релеф, фон изваждащ, и т.н.)
хистограма на изображението
BGA анализ инструмент: следващо поколение анализ автоматизирана дефект
Новият инструмент BGA осигурява мощна обработка на изображения, напълно автоматизиран анализ и подробен доклад за проверка на сложни пакети като пакет по пакет (PoP) и двуслойни платки. Със своя мощен алгоритъм за обработка на изображения, инструментът дава точни резултати, дори и в сложни възли дъска с скритите компоненти. Инструментът позволява създаването на вътрешен библиотека на BGA шаблони с помощта на съветника или чрез файл внос за намаляване на времето, необходимо за изграждане на автоматизирана / не съчетания инспекция.
Функционалността на BGA инспекция устройство е инструмент за „всичко-в-едно“, предлагащ автоматичен анализ на:
Уринирането (единична и обща процент топка)
Ball цикличност
брой Ball
Преодоляване
Pass / Fail откриване
анализ Бонд тел
анализ Бонд тел
С участието на високо увеличение и (под) микрона откриване функция, XT V платформи, оборудвани с Огледайте-X са мощен инструмент за напреднали инспекция тел връзка. нов автоматизиран инструмент за тел мулти-връзка осигурява повторяеми инспекция с най-висока точност.
Identrify и откриване на прекъснати проводници облигации и тел почистване с / не статус
Автоматично анализира множество жици облигации на устройство в един инспекция
Компонент шаблони могат да бъдат спасени до вътрешна библиотека, подпомагане бързото бъдеще изгражда на инспекция съчетания
мъдро отчетния
Огледайте-X доклад
Огледайте-X осигурява набор от лесни за използване инструменти и персонализация HTML шаблони за безкраен реално време или автоматизирани възможности за докладване. Отчетите могат лесно да бъдат споделени с колеги или доставчици, за да се улесни вземането на решения. Резултатите са на разположение за онлайн анализ и отстраняване на проблеми за валидиране станция.
Увеличете производителността на

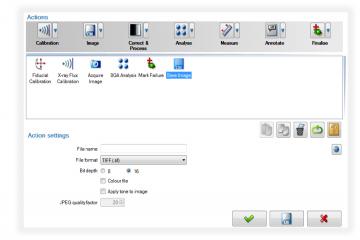

снимки Actios
Огледайте-X автоматизация
Работа в автоматизиран режим инспекция, на XT V комбинира с Огледайте-X е продуктивна рентгенова решение за постоянни проверки на PCBAs, полупроводникови компоненти и сложни табла с висока плътност. Създаване и изпълнение на инспекционните съчетания е ясно, като се използва графичния интерфейс или да преподават и да се учат.
Макроси за автоматизиране на прости повтарящи се задачи
Инспекция програми за автоматизирана проверка и анализ на пълните дъски или множество компоненти
Автоматизирани програми за инспекция не изискват умения за програмиране, като се използва графичен интерфейс или преподават и учат
Интелигентно управление на програмата (IPC) за пълна персонализация контрол система
Off-лайн валидиране станция дава максимална ефективност на системата за рентгенова
функция HTML докладване, разчитане на всеки компютър, без специален софтуер
Превключете безпроблемно между рентгенографски (2D) и CT (3D) режими в един единствен софтуер
Визуална проверка по време на автоматизирана рутинна проверка позволява интерактивна инспекция
Интегрирана CT придобиване
Интегрирана CT придобиване
Потребители, които изискват подробна информация на (многослойни) електронни компоненти могат да се възползват от опция компютърна томография функционалност за пълно 3D изглед на вътрешна структура.
CT придобиване и анализ като фабрична опция или поле ъпгрейд
Лесно, ръководство ръководи, събиране на данни CT
Бързо повторно сканиране – повторно сканиране само в две стъпки
Водещ световен пъти възстановителните
Автоматично възстановяване на КТ данни предавани от XT V система
Мощен CT анализ в софтуера на вашия избор
