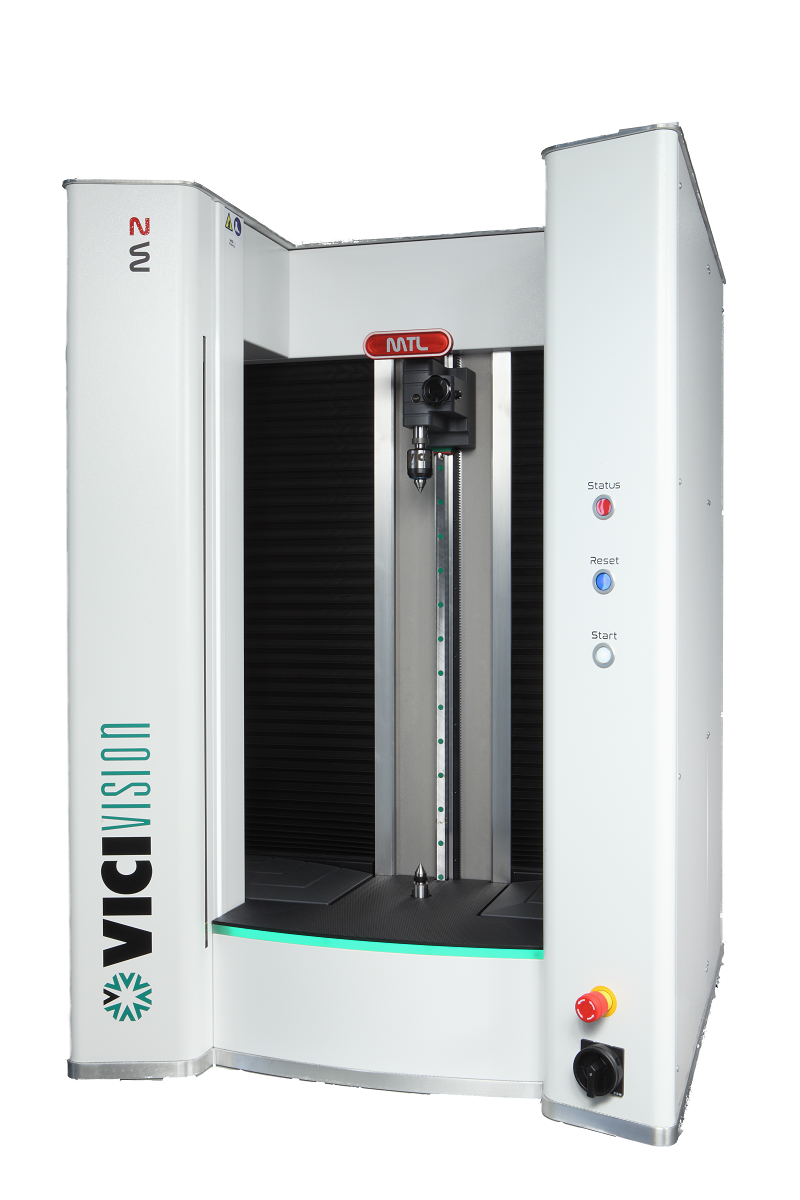

ОПТИЧНА ИЗМЕРВАТЕЛНА МАШИНА VICIVISION MTL M2 - M3
Vicivision MTL M2 и M3 имат по-широк обхват на измерване, който се използва успешно за анализиране и измерване на отливки. Уникалният дизайн предлага директен достъп до държача, осигурявайки практично натоварване както за малки, така и за големи компенти.
Имат изцяло метален корпус, който осигурява защитно оборудване в работната среда.
Вертикалното положение улеснява натоварването на детайла, дори за части с дължина до 900 mm, като се използват специални системи за монтаж.
Машините са оборудвани с двойна температурна компенсация (както диаметри, така и дължини), идеални за използване директно в производственото хале. Уникалната охладителна система “Air Flow” прави тези машини да издържат и работят в най-суровите среди.
Резултатите от измерването се показват на хистограми за незабавна консултация.
Проекторите с профил MTL M2 и M3 включват функции, микрометри, закръгленост, елиминиране на човешки грешки при получаване на измервания и дават възможност на операторите да управляват получените данни.
Статични измервания: диаметри, дължини, ъгли, радиуси, разстояния и ъгли между точки и линии диаметър сфера
Измервания геометрична симетрия, паралелизъм, ортогоналност
Измервания на резба: номинални диаметри, вътрешни диаметри, средни диаметри, ъгли, височини, размери на ролката
Измервания на формата Диаметри на въртене, закръгленост, коаксиалност, цилиндричност, ъглови измервания
DXF сравнение (по избор): разстоянието между профилите, разстоянията от толеранса, GD & T
Софтуер с разширени функции
Автоматично програмиране: сканира и извършва автоматично всички известни геометрични измервания.
Подпомагащ софтуер: софтуерът автоматично предлага измервания
Ръководство за програмиране: операторът може да избира и променя измерванията ръчно
Зареждане на автоматична програма: MTL M2 и M3 могат автоматично да разпознаят детайла, който се измерва и да зареди програма, създадена по-рано.
Изберете най-доброто оборудване за анализ на произведените части.
- Конектори флуидни фитинги • • • Части тип ax
- Части многоосови • Прецизни винтове Pini • • • Нитове • Винтове валцувани
- Винтове и болтове • Отливка •
- Отливки на електрически компоненти •
- валове пиньони • Клапани • Клапани • Бутала хидравлични •
- Клапани • Пневматични цилиндри • • Стругани части
- Зъбни импланти • валове • Зъбни колела • Винтове •
- Медицински • Турбини • Винтови компресори Турбо разпределителни валове • •
- Часовникарски Части
- Горелки • Колянов вал • • Авто оси
Model
| Measuring field Ø x L | Max. loadable size Ø x L – Weight | Resolution Ø – L – Rot. | Accuracy Ø – L | Repeatability Ø – L | Dimension L x P x H – Weight | |
|---|---|---|---|---|---|---|
| M2 | 140 x 600 mm | 240×625 mm 30 Kg | 0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+D[(mm)/100] µm | 0.4 µm 3 µm | 916x1027x2000 mm 400 kg |
| Model | Measuring field Ø x L | Max. loadable sizes Ø x L – Weight | Resolution Ø – L – Rot. | Accuracy Ø – L | Repeatability Ø – L | Dimension L x P x H – Weight |
|---|---|---|---|---|---|---|
| M3 | 140 x 900 mm | 240×925 mm 30 Kg | 0.1 µm – 0.1 µm – 0.001° | 2+D[(mm)/100] µm 5+D[(mm)/100] µm | 0.4 µm 3 µm | 916x1027x2000 mm 400 kg |
