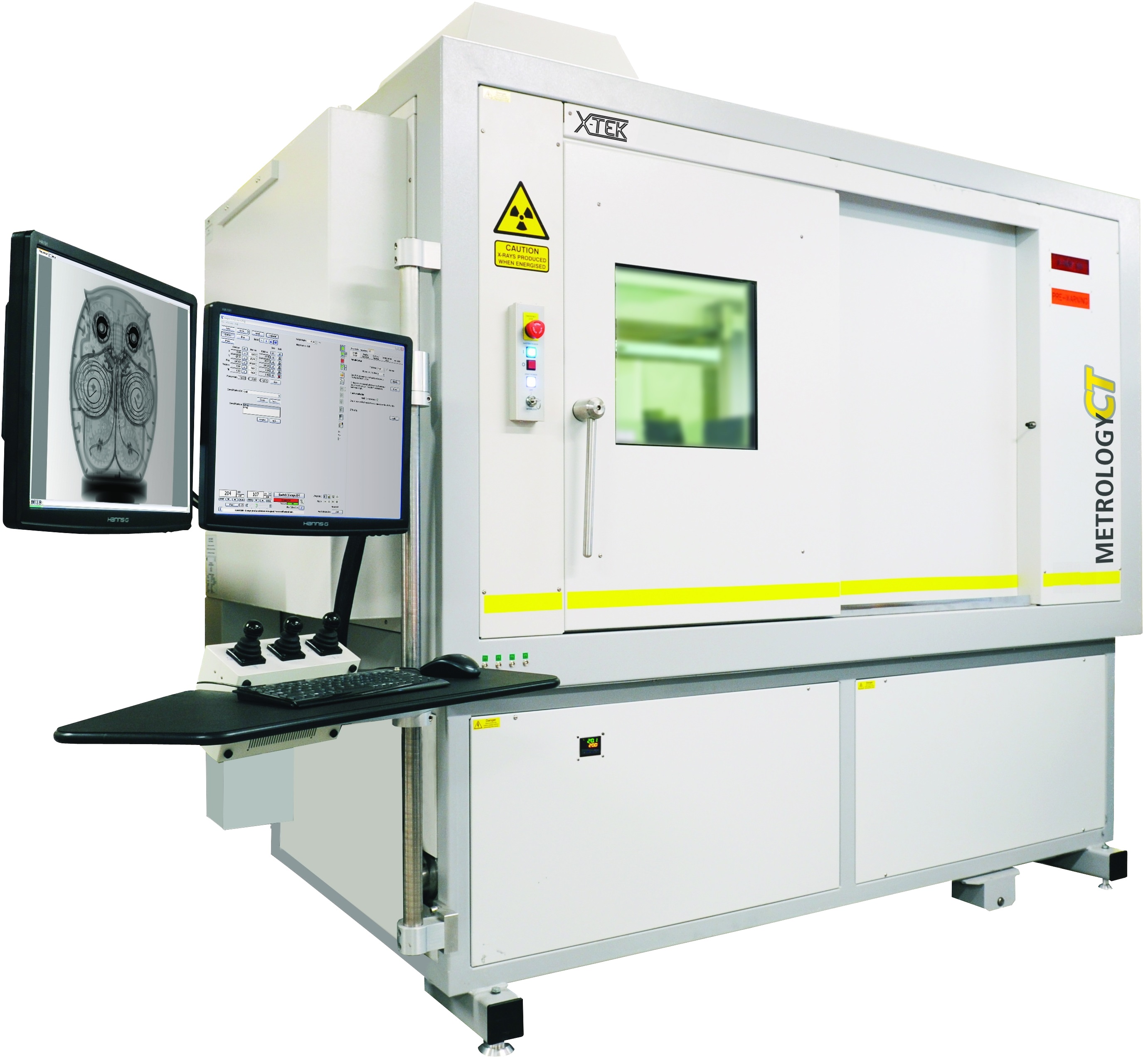

The XT H 225 ST е компютърна томография (КТ) система идеално пасва на широка гама от материали и примерни размери, особено тези, които са твърде големи или тежки за други системи от гамата. системата има три сменяеми източници; целта от 225 кВ размисъл, 180 цел предаване кV и опционалната 225 кВ въртящ целта. В комбинация с широката гама от датчици плоски за избор, системата ST осигурява гъвкав инструмент за качествени лаборатории, производствени мощности и изследователски отдели.
Основни предимства
Proprietary 225kV microfocus рентгенов източник с 3 рт фокусно размер на светлинното петно
Лесна работа на системата
Невероятни снимки, осигуряващи максимална прозрение
Висока производителност придобиване на изображения и обработка на обема
Ясна инспекция автоматизация
Безопасност по дизайн
Ниска цена за притежание
Superior точност и производителност чрез патентован 225kV microfocus рентгенов източник
Източникът на microfocus подразбиране е оборудвана с цел отражение, предлагайки 3 микрона размер на място. С цел по избор предаване, можете да получи още по-малък размер на светлинното петно и по-висока способност за увеличение. Независимо от целта на избор, на 225 системата XT H използва отворена тръба рентгенов източник, който да гарантира по-ниски разходи за притежание.

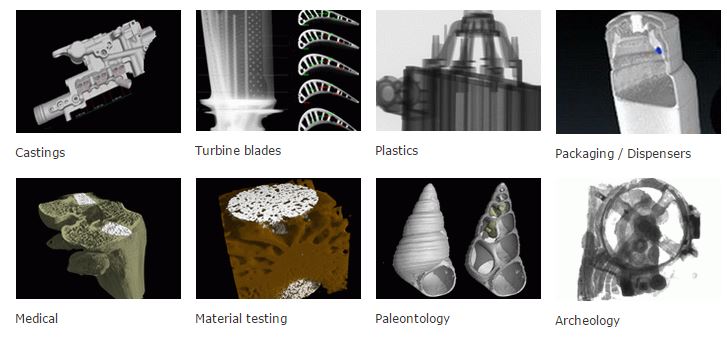

Зашеметяващи снимки от вътрешните структури
Малък размер на светлинното петно и с плосък панел с висока резолюция създаде резки изображения. Адаптиране на резолюция за вашите нужди: пълно участие в груби резолюция и висока резолюция в желаната област на интерес.
обработка с висока производителност
Ядрото на процесорна мощ се намира в софтуер пакета XT, че се основава на резултати от подобряване проба пропускателна и опростяване на операция, за да вземе системите от ръцете на експертите и в ръцете на потребителите Nikon метрология е. XT Software също носи най-бързата реконструкция на КТ данни в момента на разположение само на един компютър. Този компютър е изграден от стандартни компоненти за подпомагане за експлоатация. пропускателната способност на пробата може да бъде допълнително подобрено чрез използването на допълнителни компютри. Цялата система също е readyfor всеки пазар, което води CT визуализация и софтуер за обработка, като например VolumeGraphics.
Лесна работа и автоматизация
Потребителите са оперативни със системата в рамките на няколко дни дни на обучение. съветника А CT ръководства оператори в процеса на събиране на данни.
Адаптивни макроси автоматизират работния процес на измерване, и тясна интеграция с приложения пост-обработка на стандартни за индустрията рационализира процеса на вземане на решения. Адаптивни макроси автоматизират работния процес на измерване, и тясна интеграция с приложения пост-обработка на стандартни за индустрията рационализира процеса на вземане на решения.
Безопасността на първо място
Пълен защитно ограждение – съвместим с CE и DIN стандарти за безопасност 54,113 радиация – не изисква специални значки или защитно облекло. Непрекъснато се провали-да-безопасно наблюдение по време на работа на системата. Радиационна защита е да се по-добре от 1μSv / час външно, и двойно безотказен превключватели / релета осигуряване на безопасна експлоатация.
Ниска цена на притежание
отворен рентгенова тръба дава възможност за местно поддръжка на вътрешните компоненти на тръби. Транспортирането с 3 колела включи лесно да маневрира чрез записи двойно-врати. Също така няма специално лечение етаж е да инсталирате XT H 225.
Конфигуриране на системата за вашите специфични нужди
Специфични приложения изискват по-подробни снимки или по-висока точност. XT H 225 може да бъде конфигуриран с различни плоски панели (Varian, Perkin Elmer) или конфигурация източник (отражение / целева предаване), за да се направи системата идеално подходящ за вашите нужди.
XT H 225ST система е разширена версия да държат по-големи проби до петдесет килограма с диаметър около 50 сантиметра.
Microfocus източник Max. кВ Max. мощност Focal размер на светлинното петно Focal размер на светлинното петно
при максимална мощност
180kV кутия мишена 180 кВ 10 W 1 микрон до 3 W 10 микрона при 10 W
225 кВ мишена Reflection 225 кВ 225 W 3 микрона до 7 W 225 микрона при 225 W
225 кВ Въртящ целева опция 225 кВ 450 W 10 микрона до 30 W 113 микрона при 450 W
Детектори # Bits активни пиксели Pixel Size Макс. скорост на кадрите
при 1×1 биниране Max. скорост на кадрите
при 2×2 биниране
Varian 2520 14-битов 1900 х 1516 127 мкм 7.5 кадъра в секунда 15 кадъра в секунда
Varian 4030 14-битов 2300 х 3200 127 мкм 3 кадъра в секунда 7 кадъра в секунда
Perkin Elmer 0820 16-битов 1000 х 1000 200 мкм 7.5 кадъра в секунда 15 кадъра в секунда
Perkin Elmer 1620 16-битов 2000 х 2000 200 мкм 3.75 сек 7.5 кадъра в секунда
Издигащ Elmer 1621 EHS 16-битов 2000 х 2000 200 микрона 15 кадъра в секунда 30 кадъра в секунда
манипулатор
# Оси 5
Оси за пътуване (X) 450 mm
(Y) 350 мм
(Z) 750 мм
(Tilt) +/- 30
(Rotate) п * 360 °
Макс. проба 50 кг тегло
Общ
Размери на кабинета (ДхШхВ) 2.414 мм х 1275 мм х 2,202 mm
Тегло 4200 кг
Безопасност Всички системи са произведени, за да IRR99
Софтуер за управление Всички системи са контролирани от Nikon метрология в къщата Огледайте-X софтуер
The XT H 225 ST е компютърна томография (КТ) система идеално пасва на широка гама от материали и примерни размери, особено тези, които са твърде големи или тежки за други системи от гамата. системата има три сменяеми източници; целта от 225 кВ размисъл, 180 цел предаване кV и опционалната 225 кВ въртящ целта. В комбинация с широката гама от датчици плоски за избор, системата ST осигурява гъвкав инструмент за качествени лаборатории, производствени мощности и изследователски отдели.
Основни предимства
Proprietary 225kV microfocus рентгенов източник с 3 рт фокусно размер на светлинното петно
Лесна работа на системата
Невероятни снимки, осигуряващи максимална прозрение
Висока производителност придобиване на изображения и обработка на обема
Ясна инспекция автоматизация
Безопасност по дизайн
Ниска цена за притежание
Superior точност и производителност чрез патентован 225kV microfocus рентгенов източник
Източникът на microfocus подразбиране е оборудвана с цел отражение, предлагайки 3 микрона размер на място. С цел по избор предаване, можете да получи още по-малък размер на светлинното петно и по-висока способност за увеличение. Независимо от целта на избор, на 225 системата XT H използва отворена тръба рентгенов източник, който да гарантира по-ниски разходи за притежание.
Зашеметяващи снимки от вътрешните структури
Малък размер на светлинното петно и с плосък панел с висока резолюция създаде резки изображения. Адаптиране на резолюция за вашите нужди: пълно участие в груби резолюция и висока резолюция в желаната област на интерес.
обработка с висока производителност
Ядрото на процесорна мощ се намира в софтуер пакета XT, че се основава на резултати от подобряване проба пропускателна и опростяване на операция, за да вземе системите от ръцете на експертите и в ръцете на потребителите Nikon метрология е. XT Software също носи най-бързата реконструкция на КТ данни в момента на разположение само на един компютър. Този компютър е изграден от стандартни компоненти за подпомагане за експлоатация. пропускателната способност на пробата може да бъде допълнително подобрено чрез използването на допълнителни компютри. Цялата система също е readyfor всеки пазар, което води CT визуализация и софтуер за обработка, като например VolumeGraphics.
Лесна работа и автоматизация
Потребителите са оперативни със системата в рамките на няколко дни дни на обучение. съветника А CT ръководства оператори в процеса на събиране на данни.
Адаптивни макроси автоматизират работния процес на измерване, и тясна интеграция с приложения пост-обработка на стандартни за индустрията рационализира процеса на вземане на решения. Адаптивни макроси автоматизират работния процес на измерване, и тясна интеграция с приложения пост-обработка на стандартни за индустрията рационализира процеса на вземане на решения.
Безопасността на първо място
Пълен защитно ограждение – съвместим с CE и DIN стандарти за безопасност 54,113 радиация – не изисква специални значки или защитно облекло. Непрекъснато се провали-да-безопасно наблюдение по време на работа на системата. Радиационна защита е да се по-добре от 1μSv / час външно, и двойно безотказен превключватели / релета осигуряване на безопасна експлоатация.
Ниска цена на притежание
отворен рентгенова тръба дава възможност за местно поддръжка на вътрешните компоненти на тръби. Транспортирането с 3 колела включи лесно да маневрира чрез записи двойно-врати. Също така няма специално лечение етаж е да инсталирате XT H 225.
Конфигуриране на системата за вашите специфични нужди
Специфични приложения изискват по-подробни снимки или по-висока точност. XT H 225 може да бъде конфигуриран с различни плоски панели (Varian, Perkin Elmer) или конфигурация източник (отражение / целева предаване), за да се направи системата идеално подходящ за вашите нужди.
XT H 225ST система е разширена версия да държат по-големи проби до петдесет килограма с диаметър около 50 сантиметра.
Microfocus източник Max. кВ Max. мощност Focal размер на светлинното петно Focal размер на светлинното петно
при максимална мощност
180kV кутия мишена 180 кВ 10 W 1 микрон до 3 W 10 микрона при 10 W
225 кВ мишена Reflection 225 кВ 225 W 3 микрона до 7 W 225 микрона при 225 W
225 кВ Въртящ целева опция 225 кВ 450 W 10 микрона до 30 W 113 микрона при 450 W
Детектори # Bits активни пиксели Pixel Size Макс. скорост на кадрите
при 1×1 биниране Max. скорост на кадрите
при 2×2 биниране
Varian 2520 14-битов 1900 х 1516 127 мкм 7.5 кадъра в секунда 15 кадъра в секунда
Varian 4030 14-битов 2300 х 3200 127 мкм 3 кадъра в секунда 7 кадъра в секунда
Perkin Elmer 0820 16-битов 1000 х 1000 200 мкм 7.5 кадъра в секунда 15 кадъра в секунда
Perkin Elmer 1620 16-битов 2000 х 2000 200 мкм 3.75 сек 7.5 кадъра в секунда
Издигащ Elmer 1621 EHS 16-битов 2000 х 2000 200 микрона 15 кадъра в секунда 30 кадъра в секунда
манипулатор
# Оси 5
Оси за пътуване (X) 450 mm
(Y) 350 мм
(Z) 750 мм
(Tilt) +/- 30
(Rotate) п * 360 °
Макс. проба 50 кг тегло
Общ
Размери на кабинета (ДхШхВ) 2.414 мм х 1275 мм х 2,202 mm
Тегло 4200 кг
Безопасност Всички системи са произведени, за да IRR99
Софтуер за управление Всички системи са контролирани от Nikon метрология в къщата Огледайте-X софтуер
