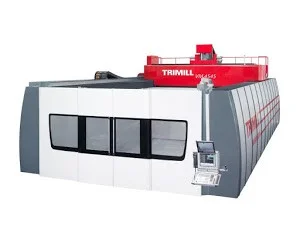

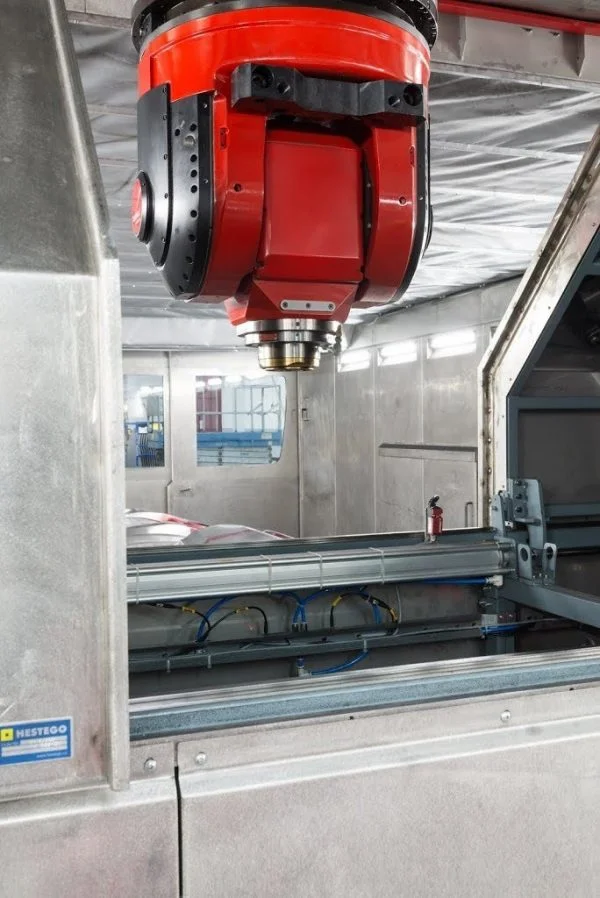

      Centru de prelucrare vertical 5 axe - Trimill VM4545

      • Centru de frezare in 5 axe rigid, special dezvoltat pentru sculele de presare, matrițe de injecție și matrițe de forjare
      • Design unic închis al traversei și al glisantei transversale (box-in-box design) cu unitate de frezare internă de tip ram si ghidare cvadruplă
      • Mașină verticală tip gantry pentru dinamică și precizie ridicate
      • Rezultate de tăiere perfecte în mod constant datorită designului termosimetric unic
      • Piesa de lucru fixă pentru calitatea inalta a suprafeței
      • Mașină foarte compactă, cu o suprafață mare de lucru, care utilizează un spațiu minim
      • Productivitate ridicată – operații de degroșare și finisare într-un singur set-up

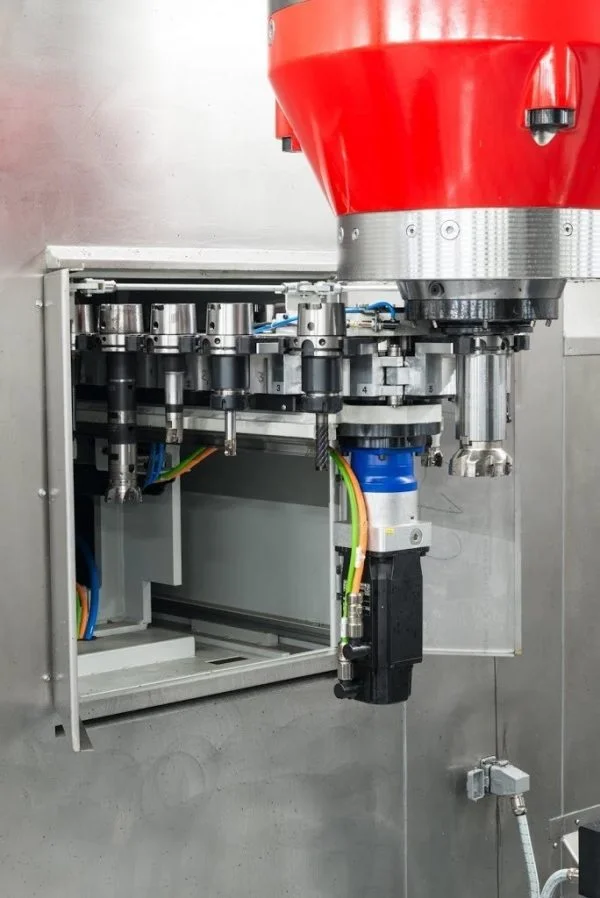

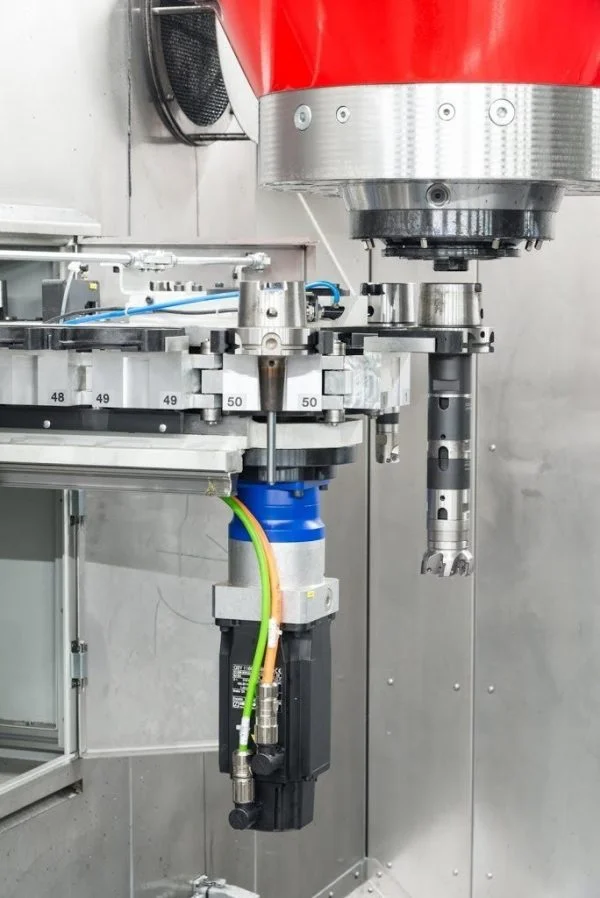

      • Operații de finisare și degroșare cu diferite capete de frezare ce pot fi schimbate
      • Configurare ergonomică – acces ușor la interiorul mașinii
      • Raport cost-performanță superior
      TRANSPORT GRATUIT

      pentru toate produsele până la sediul dvs.

      CONSULTANȚĂ

      soluția optimă pentru aplicația dvs.

      MONTAJ

      punerea în funcțiune și efectuarea testelor

      INSTRUCTAJ

      instruirea personalului pentru operare optimă.

      SERVICE TEHNIC

      în perioada garanției și post-garanție.

      Descriere

      • Centru de frezare in 5 axe rigid, special dezvoltat pentru sculele de presare, matrițe de injecție și matrițe de forjare
      • Design unic închis al traversei și al glisantei transversale (box-in-box design) cu unitate de frezare internă de tip ram si ghidare cvadruplă
      • Mașină verticală tip gantry pentru dinamică și precizie ridicate
      • Rezultate de tăiere perfecte în mod constant datorită designului termosimetric unic
      • Piesa de lucru fixă pentru calitatea inalta a suprafeței
      • Mașină foarte compactă, cu o suprafață mare de lucru, care utilizează un spațiu minim
      • Productivitate ridicată – operații de degroșare și finisare într-un singur set-up
      • Operații de finisare și degroșare cu diferite capete de frezare ce pot fi schimbate
      • Configurare ergonomică – acces ușor la interiorul mașinii
      • Raport cost-performanță superior
      Vezi mai mult Vedeți mai puțin

      Aveți mai multe întrebări?

      Poți solicita o ofertă

      Centru de prelucrare vertical 5 axe - Trimill VM4545

      Solicita oferta

      Finanțarea

      Soluții de finanțare pentru achiziționarea de echipamente noi, prin BCR Leasing sau Grenke.

      Vezi Metode de finanțare

      Specificații

      Date tehnice
      Curse
      Axa-X [mm]4.500
      Axa-Y [mm]4.500
      Axa-Z [mm]1.500
      Spindle optional 1
      TipS1M
      Putere (S1/100%) [kW]52
      Putere (S6/40%) [kW]70
      Cuplu (S1/100%) [Nm]1.000
      Cuplu (S6/100%) [Nm]1.337
      Viteza [rpm]2.500
      Tip port sculeHSK – A100
      Spindle optional 2
      TipS2M
      Putere (S1/100%) [kW]25
      Putere (S6/40%) [kW]33
      Cuplu (S1/100%) [Nm]200
      Cuplu (S6/100%) [Nm]264
      Viteza [rpm]12.000
      Tip port sculeHSK – A100
      Spindle optional 3
      TipS3M
      Putere (S1/100%) [kW]32
      Putere (S6/40%) [kW]40
      Cuplu (S1/100%) [Nm]306
      Cuplu (S6/100%) [Nm]390
      Viteza [rpm]14.000
      Tip port sculeHSK – A100
      Spindle optional 4
      TipF4M/F5M
      Putere (S1/100%) [kW]40
      Putere (S6/40%) [kW]52
      Cuplu (S1/100%) [Nm]350
      Cuplu (S6/100%) [Nm]468
      Viteza [rpm]10.000
      Tip port sculeHSK – A100
      Axa pivotanta[°]-50/+95
      Axa rotativa [°]-240/+240
      Cuplu de prindere (ax pivotant) [Nm]17.200
      Cuplu de prindere (ax rotativ) [Nm]15.000
      Index de incrementare [°]continuous/0,001
      Spindle optional 5
      TipT30M
      Putere (S1/100%) [kW]40
      Putere (S6/40%) [kW]50
      Cuplu (S1/100%) [Nm]248
      Cuplu (S6/100%) [Nm]314
      Viteza [rpm]12.000
      Tip port sculeHSK – A100
      Axa pivotanta [°]-100/+100
      Axa rotativa [°]-240/+240
      Cuplu de prindere (ax pivotant) [Nm]8.000
      Cuplu de prindere (ax rotativ) [Nm]15.000
      Index de incrementare [°]continuous
      Spindle optional 6
      TipT30M CSC
      Putere (S1/100%) [kW]50
      Putere (S6/40%) [kW]62
      Cuplu (S1/100%) [Nm]251
      Cuplu (S6/100%) [Nm]313
      Viteza [rpm]20.000
      Tip port sculeHSK – A100
      Axa pivotanta [°]-100/+100
      Axa rotativa [°]-240/+240
      Cuplu de prindere (ax pivotant) [Nm]8.000
      Cuplu de prindere (ax rotativ) [Nm]15.000
      Index de incrementare[°]continuous
      Spindle optional 7
      TipT21C
      Putere (S1/100%) [kW]42
      Putere (S6/40%) [kW]50
      Cuplu (S1/100%) [Nm]67
      Cuplu (S6/100%) [Nm]84
      Viteza [rpm]24.000
      Tip port sculeHSK – A63
      Axa pivotanta [°]-100/+100
      Axa rotativa [°]+240/+240
      Cuplu de prindere (ax pivotant) [Nm]4.000
      Cuplu de prindere (ax rotativ) [Nm]4.000
      Index de incrementare [°]continuous
      Spindle optional 8
      TipT21M CSC
      Putere (S1/100%) [kW]29
      Putere (S6/40%) [kW]38
      Cuplu (S1/100%) [Nm]69
      Cuplu (S6/100%) [Nm]91
      Viteza [rpm]24.000
      Tip port sculeHSK A-63
      Axa pivotanta [°]-100/+100
      Axa rotativa [°]-240/+240
      Cuplu de prindere (ax pivotant) [Nm]4.000
      Cuplu de prindere (ax rotativ) [Nm]15.000
      Index de incrementare [°]continuous
      Spindle optional 9
      TipA2.1M
      Putere (S1/100%) [kW]18
      Cuplu (S1/100%) [Nm]140
      Viteza[rpm]3.000
      Tip port sculeHSK – A100
      Suprafata de prindere piesa [mm]5.000 x 4.800
      Greutatea piesei de prelucrat [kg/m2]7.000
      Avans de lucru [mm/min]40.000
      Acceleratie [m/s2]3
      Greutate masina [kg]115.800
