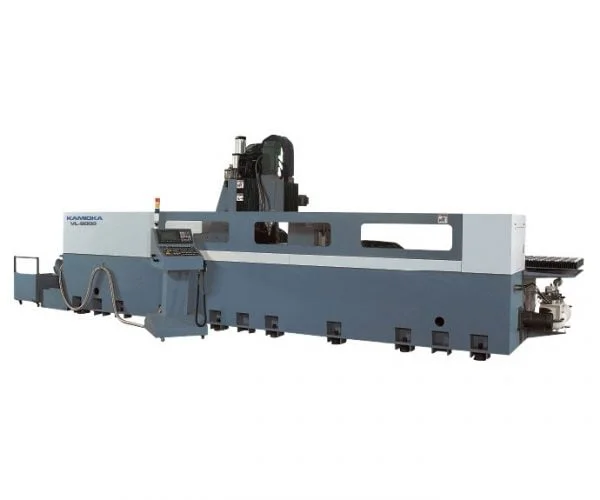

Centru de prelucrare vertical CNC cu coloana mobila LONGHORN VL-8000
Caracteristici
– Personalizarea structurii cu coloana mobila pentru prelucrari usor adaptabile;
-Constructie inalta si rigid ape cursa axelor Y si Z;
-Ideal pentru prealucrarea pieselor ascutite si fibroase;

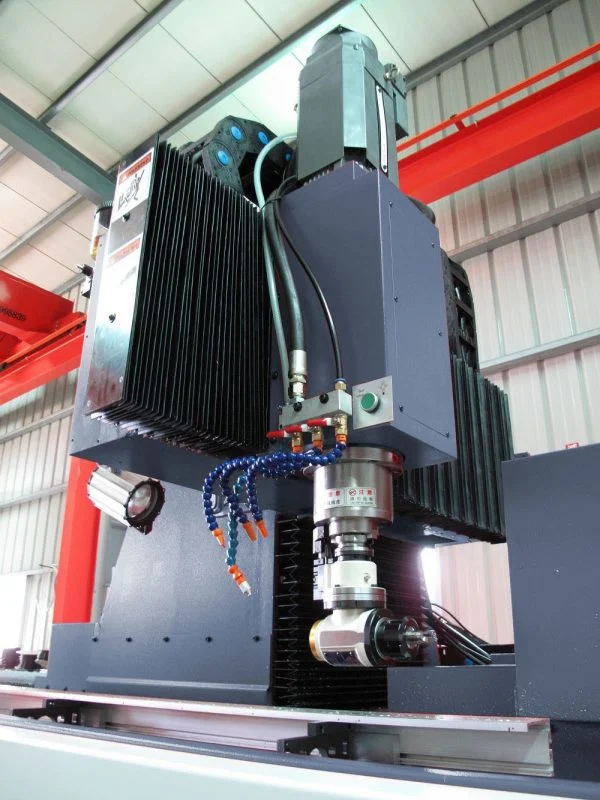

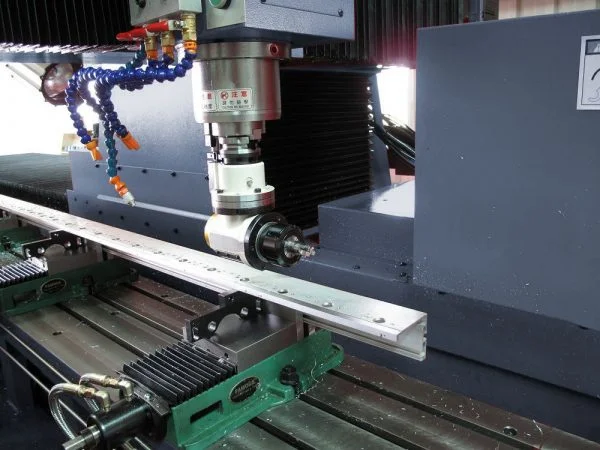

-Compatibil cu cap la 90 de grade pentru a lucre intr-o singura setare.
Item/Model No. | Unit | VL-6000 |
Curse | ||
X/Y/Z | mm (in.) | 8,000/450/500 (314.96/17.72/19.69) |
Axa Z- Optional | mm (in.) | – |
Distanta dintre coloane | mm (in.) | – |
Masa | ||

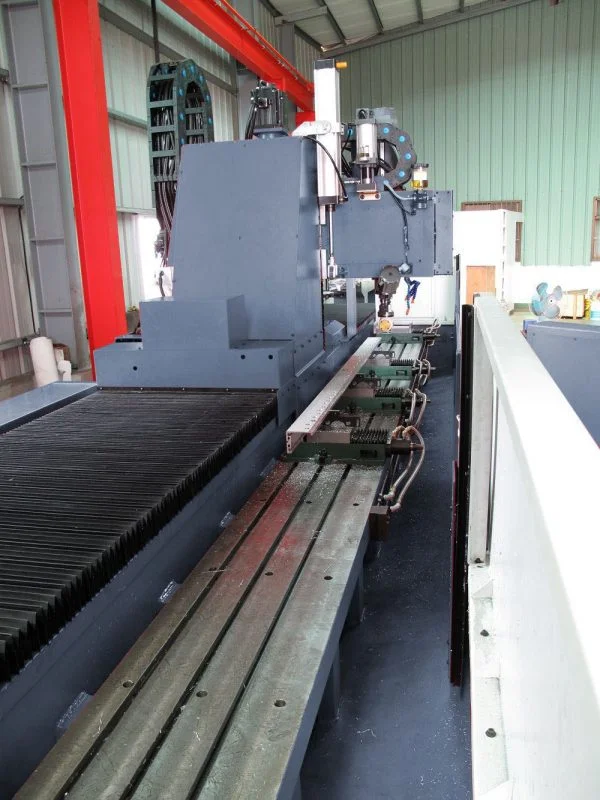

Dimensiune | mm (in.) | 8,000×400 (314.96×15.75) |
T-slot (W×No.×CD) | mm | 18×3×150 |
Sarcina portanta maxima | kg (lb.) | 2,000 (4,400) |
Ax | ||
Viteza maxima-Standard | rpm | Belt drive 10,000 |
Viteza maxima-Optional | rpm | Direct drive 10,000 |
Motorul axului | kW (HP) | 7.5/11 (10/15) |
Mandrina | BT40 | |
Dist. Ax – Masa | mm (in.) | 180~530 (7.09~20.87) |
Dist. Centru ax – Coloana | mm (in.) | 520 (20.47) |
Avans | ||
Avansul de aschiere | mm/min (ipm) | 1~6,000 (0.04~236.22) |
Axa X | mm/min (ipm) | 10,000 (393.7) |
Axa Y | mm/min (ipm) | 12,000 (472.44) |
Axa Z | mm/min (ipm) | 12,000 (472.44) |

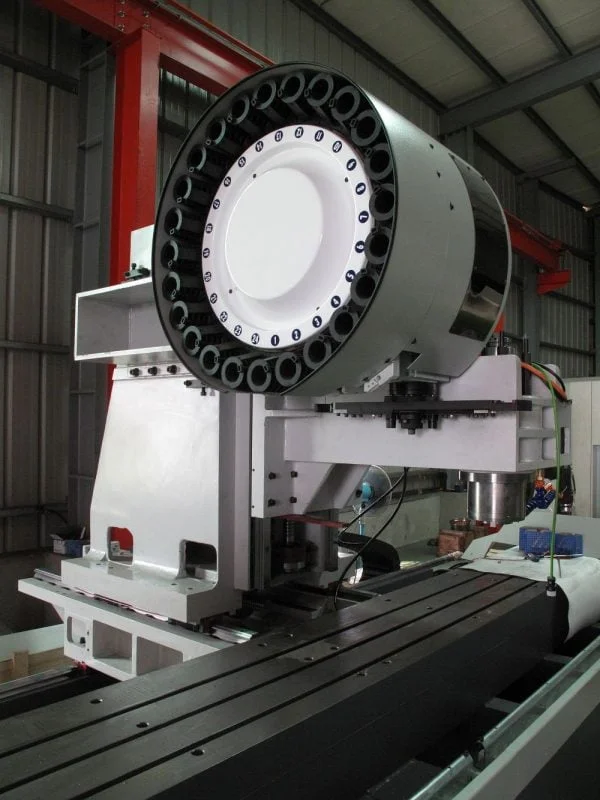

Sistem de schimbare automata a sculei | ||
Capacitate stocare-Standard | pcs | Swing Arm 24 |
Capacitate stocare-Optional | pcs | – |
Dia. maxim al sculei | mm (in.) | ø100 (ø3.94) |
Lungimea max. a sculei | mm (in.) | 250 (9.84) |
Greutatea max. a sculei | kg (lb.) | 7 (15.4) |
Informatii generale | ||
Capacitatea electrica | KVA | 40~50 |
Dimensiune (W×D×H) | mm (in.) | 11,900×2,700×2,500 (468.5×106.3×98.43) |
Greutate (Net) | kg (lb.) | 25,700 (56,540) |
●ECHIPAMENT STANDARD Centru de prelucrare vertical CNC cu coloana mobila LONGHORN VL-8000
1.Constructie pe comanda
2.Ghidaj liniar pe toate 3 axele
3.Cutie de protective impotriva stropiri semi-inchisa
5.Unitate pentru lichidul de racire
6.Sistem de auto-lubrifiere
7. Jet de aer prin intermediul mandrinei
8.Curent de aer
9. Ulei de racire al axului
11. Conveior pentru aschii de tip spirala
12. Sistem de franare servo pe axa Z
13.Rezervor pentru lichidul de racire cu racleta de curatare a frezei disc
14. Lampa LED si indicator de alarma
15. Scule de service si bolturi de nivelare
16. Generator manual de pulsuri
17. Manuale de functionare electrice si mecanice
18. Verificare de precizie a datelor
●ACCESORII OPTIONALE
1.D.D.S 10000rpm Spindle
3.Aer conditionat in cutia electrica
4.Conveior pentru aschii articulate
5.Linear Scales
6.Colector vapori de ulei
7. Palpator pentru setare a sculei
8. Masuratoare a piesei de prelucrat
9.Transformator
10. Usa de tip “Interlock”
11.CE
