Centru de prelucrare orizontal Makino T4

Masina noua de la Makino T4 in 5 axe prezinta un centru de prelucrare al titanului care da cresterea eficientei in prelucrarea frezarii combinand metodele slabe de fabricatie si cresterea avansului metodelor de indepartarea metalului pentru aplicatiile Aerospatiale din ziua de astazi.Este proiectata specific pentru productia unui titan generos si a unui aliaj din titan pentru parti aerospatiale cum ar fi ramurile marginilor,stalpilor si peretilor despartitori.T4 include mai multe elemente cheie pentru prelucrarea eficienta a titanului incluzand un sistem active de umezire,o constructive rigida pentru imbunatatirea performantei,rotatie inalta,un arbore alimentat puternic,presiune inalta,curgerea rapida a lichidului de racire care da totodata si cresterea vitezei si a productivitatii.

Titanul

Partile confectionate din titan sunt destinate industriei aerospatiale pentru puterea lor inalta,duritatea acestora,greutate usoara,rezistenta la coroziune si pentru abilitatea rezistentei la temperaturile extreme.Partile din titan sunt dificile de taiat datorita problemelor devierii si conductivitatii termale slabe care concentreaza caldura in marginea prelucrarii.

Rigiditatea imbunatatita

Proiectarea lui T4 caracterizeaza sistemul active de umezire Makino,o tehnologie care balanseaza fortele frictionale cu o forta de taiere care suprima vibratiile.Cu acest sistem activat,T4 poate realiza taieri foarte adanci,obtine o viteza de avans la indepartarea metalului foarte mare si reduce uzarea sculei.

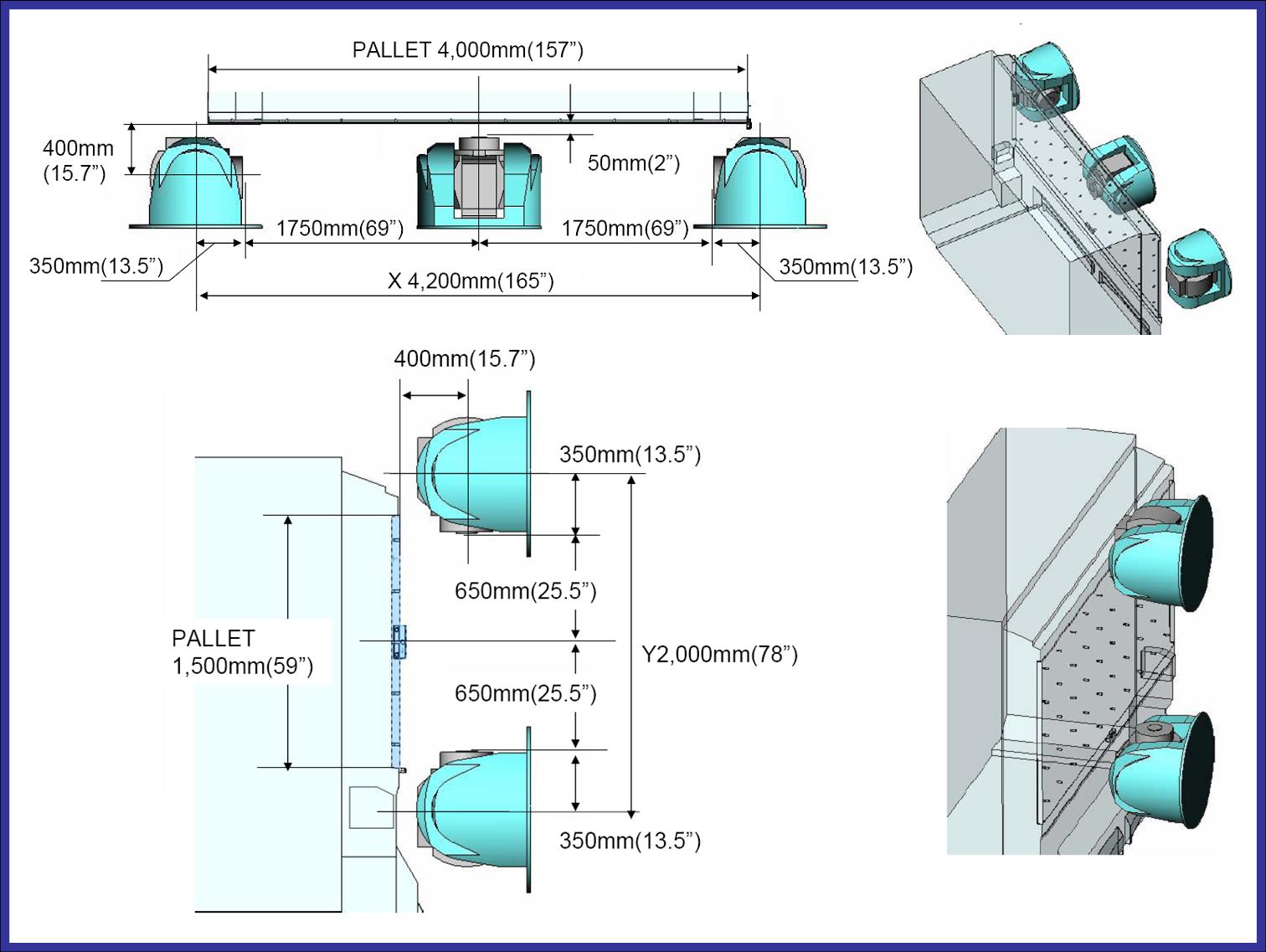

T4 este construit cu o structura foarte rigida pentru reducerea vibratiilor de taiere asociate cu titanul.Masina furnizeaza cursele axelor X Y Z cu 165in,78in si respectiv 39in(4200mm,2000mm,si 1000mm) iar aceasta poate sustine piese de lucru pana la 11,022lbs(5000kg)pentru o arie larga si stabile a procesului de taiere.Masina cantareste in total in jur de 240000lbs(110000kg) furnizand cresterea rigiditatii chiar si in cele mai dificile conditii ale procesului de taiere.

Cresterea vitezei si a productivitatii

Presiunea inalta a lui T4,sistemul lichidului de racire livreaza 53gal/min(200l/min)de lichid de racire solubil in apa la presiune ridicata(7MPa)catre zona de taiere pentru cresterea evacuarii aschiilor de catre sculele cu multe caneluri.Sistemul standard de racire include un dus deasupra,un arbore cu duza si un arbore prin lichidul de racire pentru indepartarea directa a aschiilor din zona de taiere. La volume si presiuni ridicate,sistemul lichidului de racire al lui T4 furnizeaza durabilitatea pe termen indelungat si necesitatea preciziei dinamice pentru partile din titan foarte vaste.

Caracteristicile aditionale

T4 poate fi echipat cu un sistem de incarcare a paletilor ce realizeaza transferul si depozitarea intr-o flexibilitate inalta  Makino Machining Complex(MCC)    pentru perioade indelungate a operatiei nesupravegheate.Acest sistem de automatizare imputerniceste lucrul si initiaza automat operatiile maximizand utilizarea arborelui pentru cresterea productivitatii.
