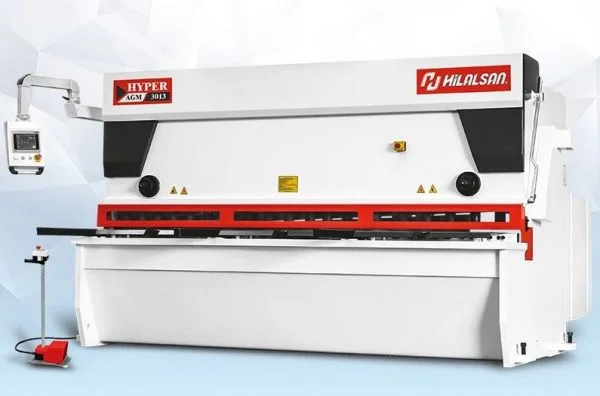

      Ghilotina hidraulica cu unghi de taiere variabil - Hilalsan

      Ghilotina hidraulica cu unghi de taiere variabil



      Caracteristici generale



      Seria HYPER Ghilotina hidraulica cu unghi de taiere variabil ofera cea mai buna solutie pentru orice aplicatie fiind extreme de usor de utilizat beneficiind de o tehnologie de productie de mare eficienta, precizie si criteria de performanta. Seria Hyper s-a dovedit a fi cea mai buna optiune exceland in usurinta de utilizare.

      Operatorul introduce lungimea de taiere, grosimea si tipul materialului ce urmeaza a fi debitat iar comanda numerica regleaza automat jocul intre cutite, unghiul de taiere, cursa si lungimea de taiere.

      Batiul masinii este prelucrat cu cele mai avansate tehnologii de prelucrare cu tolerante extreme de stranse. Batiul este sudat avand component si nervure generos dimensionate cu raze mari si eliminarea tensiunilor interne si a fisurilor de sudare.

      Batiul inferior si traversa superioara sunt proiectate si optimizate astfel incat deformatia in functionare sa fie minima.

      Traversa superioara este proiectata sa fie pozitionata pe verticala astfel incat lagarele cu role, lagaruirea pistoanelor si etansarea lor sa poata compensa sarcinile verticale.

      Cilindrul hydraulic este honuit si superfinisat cu o calitate a suprafetei de maxima de 2 microni conducand la o forta minima in etansare in timpul functionarii. Corpul pistanelor este fabricat di otel forjat SAE 1040. Cilindrii hidraulici sunt proiectatiastfel incat sa asigure o aliniere si o echilibrare perfecta. Pistanele sunt rectificate cu mare precizie si cromate pentru a asigura o functionare perfecta cu frecare minima in etansare asigurand uzura minima.

      Sistemul hidraulic Hilalsan asigura fuctionarea precisa pe toata gama de presiuni de operare realizand o pozitionare precisa si o mare repetabilitate a pozitionarii asigurand in acest fel o sincronizare perfecta.

      Sistemul care asigura cursa limitatorilor din spate este priectat sa asigure o functionare in coditii grele de lucru.

      Masina este vopsita in doua straturi cu grosime minima 60 microni fiecare pentru a sigura o protectie maxima la conditiile de mediu. Uscarea vopselei se realizeaza progresiv cu un regim de temperatura optim.



      Specificatii tehnice



      HYPER Makine Tipi Yağ Kapasitesi Boğaz Derinliği Ön Kollar Tabla Genişliği Tabla Yüksekliği Tabla Uzunluğu Uzunluk Genişlik Toplam Genişlik Yükseklik Yaklaşık Ağırlık
      lt. mm. Adet mm mm mm mm mm mm mm mm
      D B C R L W W1 H Kg.
      3006 180 150 3 495 800 3330 4090 2060 3660 1900 7000
      3010 280 150 3 520 820 3350 4120 2120 3720 2100 8600
      3013 280 150 3 550 830 3360 4140 2150 3750 2400 11000
      3016 400 150 3 550 840 3380 4160 2220 3750 2530 16700
      3020 400 150 3 575 850 3420 4200 2300 3850 2650 19400
      4006 180 150 4 500 820 4370 5150 2100 3700 2050 9400
      4010 280 150 4 530 820 4380 5180 2150 3750 2350 13000
      4013 280 150 4 580 850 4400 5230 2200 3800 2500 15500
      4016 400 150 4 600 900 4400 5250 2200 3800 2850 21500
      4020 400 150 4 630 960 4420 5300 2220 3800 2950 26000
      6006 280 150 6 550 900 6370 7300 2150 3750 2700 23000
      6010 280 150 6 580 920 6375 7300 2150 3750 2750 25000
      6013 400 150 6 620 950 6400 7350 2200 3800 2950 30800
      6016 400 150 6 650 1000 6450 7400 2200 3800 3350 36500
      6020 400 150 6 700 1000 6480 7500 2750 4350 3460 51000
      8006 500 150 7 650 1200 8400 9100 2150 3750 3100 65000
      8010 500 150 7 750 1200 8450 9150 2200 3800 3200 78000
      HYPER Makine Tipi Kesme Uzunluğu Kesme Kapasitesi Min.Max.
      Kesme sayısı
      Kesme Açısı Baskı Silindirleri Baskı Silindirlerini Gücü Arka Dayama Mesafesi Arka Dayama Hızı Motor Gücü
      MS
      (450 N/mm²)
      SS
      (700 N/mm²)
      Min. Max. Min. Max.
      mm mm mm 1/dak Derece Adet Ton Ton mm mm/sn. Kw
      A
      3006 3080 6 4 12_21 0,3 2 13 4 16 1000 100 11
      3010 3080 10 7,5 9_19 0,3 2,1 16 5 20 1000 100 18,5
      3013 3080 13 10 9_17 0,3 2,3 19 6 25 1000 100 22
      3016 3080 16 12 7_12 0,3 2,3 16 8 40 1000 100 30
      3020 3080 20 15 6_11 0,3 2,3 18 9 45 1000 100 45
      4006 4080 6 4 10_20 0,3 2 20 10 25 1000 100 11
      4010 4080 10 7,5 8_17 0,3 2,1 20 10 25 1000 100 18,5
      4013 4080 13 10 7_13 0,3 2,3 20 10 50 1000 100 22
      4016 4080 16 12 5_10 0,3 2,3 20 10 50 1000 100 30
      4020 4080 20 15 4_8 0,3 2,3 21 10,5 52,5 1000 100 45
      6006 6080 6 4 7_11 0,3 1,5 29 9 36 1000 100 18,5
      6010 6080 10 7,5 6_10 0,3 2 29 9 36 1000 100 22
      6013 6080 13 10 5_10 0,3 2,3 29 15 70 1000 100 30
      6016 6080 16 12 4_10 0,3 2,3 29 15 70 1000 100 45
      6020 6080 20 15 3_6 0,3 3 29 15 70 1000 100 45
      8006 8100 6 4 4_8 0,3 3 38 12 47 1000 100 22
      8010 8100 10 7,5 3_6 0,3 3 38 14 50 1000 100 30



      Echiparea standard



      –       Unitate comanda Elgo P40T cu display color tactil

      –       Joc reglat automat de Unitatea de comanda

      –       Lungimea de taiere reglata automat de Unitatea de comanda

      –       Unghiul de taiere reglat automat de Unitatea de comanda

      –       Aparatoare de protectie degete pe toata lungimea

      –       Iluminare

      –       Umbra de lumina

      –       Masa frontala integrate cu bile

      –       Cursa limitator spate motorizat 1000 mm cu basculare automata

      –       Suport frontal la 90 grade cu canal T cu rigla de marcare a macarea lungimii 1000mm

      –       Suporti frontali (doua bucati)

      –       Sistem de siguranta in spatele masinii

      –       Pedala de picior cu buton siguranta

      –       Hidraulica Rexroth

      –       Instalatie electrica cu componente Siemens Telemecanique, Schneider si Mitsubishi

      –       Cutit inferior si cutit superior din otel special marca Böhler



      Echipament optional



      –       Suport pneumatic sustinere table subtiri

      –       Aparatoare rabatabila pe toata lungimea

      –       Raportor reglabil frontal 0-180°

      –       Sistem glisare table debitata

      –       Linie de taiere cu Laser

      –       Sistem incalzire ulei hidraulic

      –       Sistem de racire ulei hidraulic cu ventilator

      –       Sistem centralizat de ungere manuala

      –       Sistem centralizat de ungere automata

      TRANSPORT GRATUIT

      pentru toate produsele până la sediul dvs.

      CONSULTANȚĂ

      soluția optimă pentru aplicația dvs.

      MONTAJ

      punerea în funcțiune și efectuarea testelor

      INSTRUCTAJ

      instruirea personalului pentru operare optimă.

      SERVICE TEHNIC

      în perioada garanției și post-garanție.

      Descriere

      Ghilotina hidraulica cu unghi de taiere variabil



      Caracteristici generale



      Seria HYPER Ghilotina hidraulica cu unghi de taiere variabil ofera cea mai buna solutie pentru orice aplicatie fiind extreme de usor de utilizat beneficiind de o tehnologie de productie de mare eficienta, precizie si criteria de performanta. Seria Hyper s-a dovedit a fi cea mai buna optiune exceland in usurinta de utilizare.

      Operatorul introduce lungimea de taiere, grosimea si tipul materialului ce urmeaza a fi debitat iar comanda numerica regleaza automat jocul intre cutite, unghiul de taiere, cursa si lungimea de taiere.

      Batiul masinii este prelucrat cu cele mai avansate tehnologii de prelucrare cu tolerante extreme de stranse. Batiul este sudat avand component si nervure generos dimensionate cu raze mari si eliminarea tensiunilor interne si a fisurilor de sudare.

      Batiul inferior si traversa superioara sunt proiectate si optimizate astfel incat deformatia in functionare sa fie minima.

      Traversa superioara este proiectata sa fie pozitionata pe verticala astfel incat lagarele cu role, lagaruirea pistoanelor si etansarea lor sa poata compensa sarcinile verticale.

      Cilindrul hydraulic este honuit si superfinisat cu o calitate a suprafetei de maxima de 2 microni conducand la o forta minima in etansare in timpul functionarii. Corpul pistanelor este fabricat di otel forjat SAE 1040. Cilindrii hidraulici sunt proiectatiastfel incat sa asigure o aliniere si o echilibrare perfecta. Pistanele sunt rectificate cu mare precizie si cromate pentru a asigura o functionare perfecta cu frecare minima in etansare asigurand uzura minima.

      Sistemul hidraulic Hilalsan asigura fuctionarea precisa pe toata gama de presiuni de operare realizand o pozitionare precisa si o mare repetabilitate a pozitionarii asigurand in acest fel o sincronizare perfecta.

      Sistemul care asigura cursa limitatorilor din spate este priectat sa asigure o functionare in coditii grele de lucru.

      Masina este vopsita in doua straturi cu grosime minima 60 microni fiecare pentru a sigura o protectie maxima la conditiile de mediu. Uscarea vopselei se realizeaza progresiv cu un regim de temperatura optim.



      Specificatii tehnice



      HYPER Makine Tipi Yağ Kapasitesi Boğaz Derinliği Ön Kollar Tabla Genişliği Tabla Yüksekliği Tabla Uzunluğu Uzunluk Genişlik Toplam Genişlik Yükseklik Yaklaşık Ağırlık
      lt. mm. Adet mm mm mm mm mm mm mm mm
      D B C R L W W1 H Kg.
      3006 180 150 3 495 800 3330 4090 2060 3660 1900 7000
      3010 280 150 3 520 820 3350 4120 2120 3720 2100 8600
      3013 280 150 3 550 830 3360 4140 2150 3750 2400 11000
      3016 400 150 3 550 840 3380 4160 2220 3750 2530 16700
      3020 400 150 3 575 850 3420 4200 2300 3850 2650 19400
      4006 180 150 4 500 820 4370 5150 2100 3700 2050 9400
      4010 280 150 4 530 820 4380 5180 2150 3750 2350 13000
      4013 280 150 4 580 850 4400 5230 2200 3800 2500 15500
      4016 400 150 4 600 900 4400 5250 2200 3800 2850 21500
      4020 400 150 4 630 960 4420 5300 2220 3800 2950 26000
      6006 280 150 6 550 900 6370 7300 2150 3750 2700 23000
      6010 280 150 6 580 920 6375 7300 2150 3750 2750 25000
      6013 400 150 6 620 950 6400 7350 2200 3800 2950 30800
      6016 400 150 6 650 1000 6450 7400 2200 3800 3350 36500
      6020 400 150 6 700 1000 6480 7500 2750 4350 3460 51000
      8006 500 150 7 650 1200 8400 9100 2150 3750 3100 65000
      8010 500 150 7 750 1200 8450 9150 2200 3800 3200 78000
      HYPER Makine Tipi Kesme Uzunluğu Kesme Kapasitesi Min.Max.
      Kesme sayısı
      Kesme Açısı Baskı Silindirleri Baskı Silindirlerini Gücü Arka Dayama Mesafesi Arka Dayama Hızı Motor Gücü
      MS
      (450 N/mm²)
      SS
      (700 N/mm²)
      Min. Max. Min. Max.
      mm mm mm 1/dak Derece Adet Ton Ton mm mm/sn. Kw
      A
      3006 3080 6 4 12_21 0,3 2 13 4 16 1000 100 11
      3010 3080 10 7,5 9_19 0,3 2,1 16 5 20 1000 100 18,5
      3013 3080 13 10 9_17 0,3 2,3 19 6 25 1000 100 22
      3016 3080 16 12 7_12 0,3 2,3 16 8 40 1000 100 30
      3020 3080 20 15 6_11 0,3 2,3 18 9 45 1000 100 45
      4006 4080 6 4 10_20 0,3 2 20 10 25 1000 100 11
      4010 4080 10 7,5 8_17 0,3 2,1 20 10 25 1000 100 18,5
      4013 4080 13 10 7_13 0,3 2,3 20 10 50 1000 100 22
      4016 4080 16 12 5_10 0,3 2,3 20 10 50 1000 100 30
      4020 4080 20 15 4_8 0,3 2,3 21 10,5 52,5 1000 100 45
      6006 6080 6 4 7_11 0,3 1,5 29 9 36 1000 100 18,5
      6010 6080 10 7,5 6_10 0,3 2 29 9 36 1000 100 22
      6013 6080 13 10 5_10 0,3 2,3 29 15 70 1000 100 30
      6016 6080 16 12 4_10 0,3 2,3 29 15 70 1000 100 45
      6020 6080 20 15 3_6 0,3 3 29 15 70 1000 100 45
      8006 8100 6 4 4_8 0,3 3 38 12 47 1000 100 22
      8010 8100 10 7,5 3_6 0,3 3 38 14 50 1000 100 30



      Echiparea standard



      –       Unitate comanda Elgo P40T cu display color tactil

      –       Joc reglat automat de Unitatea de comanda

      –       Lungimea de taiere reglata automat de Unitatea de comanda

      –       Unghiul de taiere reglat automat de Unitatea de comanda

      –       Aparatoare de protectie degete pe toata lungimea

      –       Iluminare

      –       Umbra de lumina

      –       Masa frontala integrate cu bile

      –       Cursa limitator spate motorizat 1000 mm cu basculare automata

      –       Suport frontal la 90 grade cu canal T cu rigla de marcare a macarea lungimii 1000mm

      –       Suporti frontali (doua bucati)

      –       Sistem de siguranta in spatele masinii

      –       Pedala de picior cu buton siguranta

      –       Hidraulica Rexroth

      –       Instalatie electrica cu componente Siemens Telemecanique, Schneider si Mitsubishi

      –       Cutit inferior si cutit superior din otel special marca Böhler



      Echipament optional



      –       Suport pneumatic sustinere table subtiri

      –       Aparatoare rabatabila pe toata lungimea

      –       Raportor reglabil frontal 0-180°

      –       Sistem glisare table debitata

      –       Linie de taiere cu Laser

      –       Sistem incalzire ulei hidraulic

      –       Sistem de racire ulei hidraulic cu ventilator

      –       Sistem centralizat de ungere manuala

      –       Sistem centralizat de ungere automata
