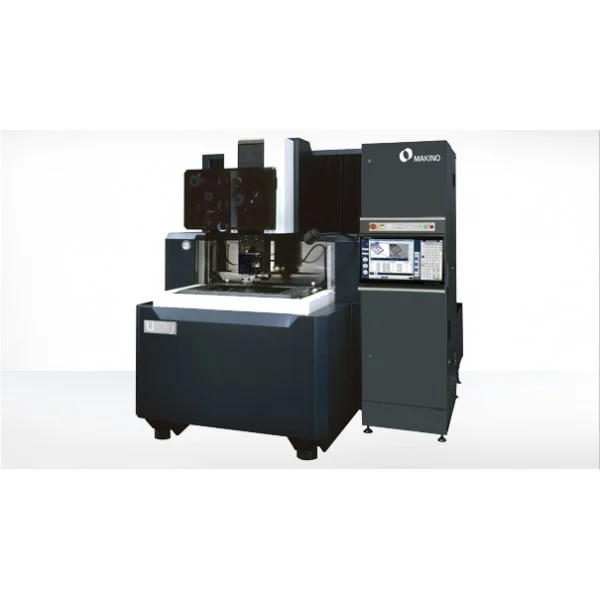

Masina de electroeroziune cu fir Makino U53j

Makino U53j –  Masina de electroeroziune cu fir

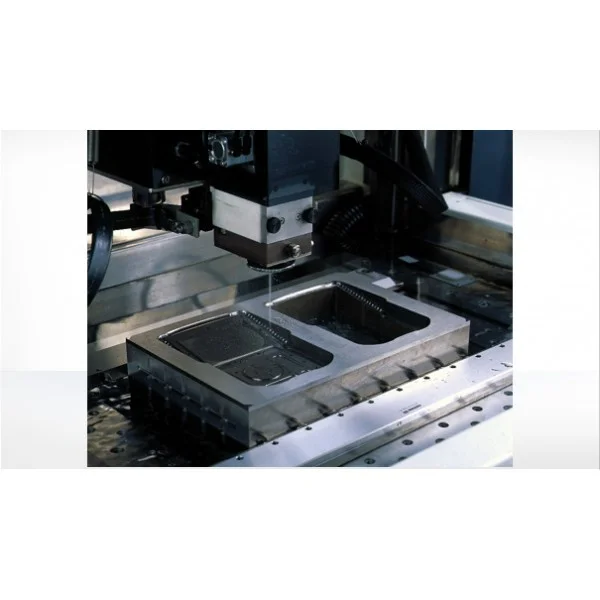

Seria ‘Uj” de masini de electroeroziune cu fir de la Makino, din care fac parte: Makino U32j si MakinoU53j, duc precizia si capabilitatile de finisare la un nivel superior. Orientate spre aplicatii de precizie in matrite injectie mase plastice, stante, industria medicala si microfabricatie, aceste masini de electroeroziune au o precizie de ±2um si finisari ale suprafetelor de 0.8umRy pentru otel si 0.5umRy pentru carbid. Precizia axelor de 3um pentru liniaritate si 4um pentru perpendicularitate si parallelism, fac parte din dotarea standard.

Aceste cifre sunt realizabile datorita preciziei mecanice si a tehnologiilor avansate incorporate in fiecare masina. Forma cubica a masinilor de electroeroziune din seria Uj, elimina posibilitatea aparitiei de erori chiar si atunci cat axele sunt duse la limitele curselor. Surubul conducator al axelor X si Y, are 32mm, este ancorat la ambele capete si este aliniat cu laser pentru o precizie liniara superioara.

Ca o dovada a cat de bine sunt construite masinile de electroeroziune cu fir de la Makino, noi oferim o garantie de 10 ani sau 20,000 ore pentru suruburile conducatoare la aceste masini.

Masinile de electroeroziune cu fir Makino, din seriu Uj, au in dotarea standard un rezervor cu functie ridicare/coborare, cu acces facil  pe trei laturi, cu monitor color de 15inch cu functie tactila. Masinile de electroeroziune cu fir din seria Uj, sunt proiectate special pentru a fi usor de configurat si folosit.

Toate masinile de electroeroziune cu fir de la Makino, beneficiaza de sistemul revolutionar Hyper-I Control si este aceeasi interfata folosita de Makino si la masinile de electroeroziune cu electrod solid, ceea ce inseamna o standardizare  a sistemului de control pentru toate masinile de electroeroziune de la Makino. Unic si modern, sistemul Hyper-i control, reprezinta o schimbare radicala in eficienta operationala si ofera operatorilor o interfata identica, puternica si usor de utilizat atat pentru masini de electroeroziune cu fir cat si pentru masini de electroeroziune cu electrod solid.

Sistemul de control Hyper-I, imbunatateste productivitatea masinilor de electroeroziune prin fluidizarea inteligenta a interfetei astfel incat aceasta sa poata fi folosita eficient de orice operator, indifferent de calificarea acestuia. Acest control grafic modern, foloseste functii tactile similare oricarui smartphone sau tableta si asigura o functionare eficienta cu ajutorul unui ecran tactil hi-definition de 24”.

Tehnologii Makino pentru masini de electroeroziune cu fir

Cu peste 140 de brevete, Makino este lider mondial in tehnologia masinilor de electroeroziune, oferind timpi de prelucrare  mai mici si finisaje superioare ale suprafetelor chiar si pentru cele mai coplexe geometrii.

BellyWIZARD™ este o tehnologie exclusiva Makino pentru masinile de electroeroziune cu fir, care selecteaza automat parametrii optimi de prelucrare pentru aplicatiile ce au nevoie de rectiliniaritate. BellyWIZARD™ satisface cererile de astazi pentru costuri de productie mai mici, timp redus de prelucrare si tolerante stricte, prin furnizarea unei rectiliniaritati cu pana la 40% prin mai putine treceri decat electroeroziunea cu fir  conventionala.

Una dintre cele mai dificile provocari cu care se confrunta operatorii de masini de electroeroziune cu fir, este prelucrarea pieselor ce au tolerante stranse pentru rectiliniaritatea pe verticala. Inexactitatile sunt de obicei vizibile in centrul deschiderii verticale a piesei prelucrate. Aceste inexactitati sunt definite de obicei ca “burta” sau “arc”. Aceste erori se produc in proportie de 90% in timpul operatiei initiale de degrosare. Avantajul utilizarii tehnologiei BellyWIZARD™ la masinile de electroeroziune cu fir este ca reduce aparitia acestor erori in timpul degrosarii si prin acesta se elimina nevoia de prelucrare suplimentare. Practic prin folosirea tehnologiei se reduce timpul total de prelucrare si se reduce costul consumabilelor prin reducerea erorilor aparute.

H.E.A.T. (High-Energy Applied Technology) este o tehnologie patentata Makino pentru masinile de electroeroziune cu fir, ce reduce substantial timpul de taiere in timp ce pastreaza o rectiliniaritate exceptionala cu doar una sau doua treceri.

H.E.A.T. prelucreaza piese de la 18 pana la 44% mai rapid decat masinile de electroeroziune cu fir conventionale in timp ce mentine tolerantele de rectilinialitate de 0.0005″ la o trecere.

H.E.A.T. creste viteza de trecere usoara cu 50 pana la 100% pentru aplicatii reale chiar si in conditii dificile, pentru piese cu suprafete inegale si piese de pana la 6inch inaltime.

H.E.A.T. ofera capacitatea de prelucrare performanta  in special pentru locuri specializate in productia de parti pentru industria medicala, aerospace sau alte industrii cu astfel de nevoi exigente.

SurfaceWIZARD™  este o tehnologie patentata Makino pentru masinile de electroeroziune cu fir, care imbunatateste performanta in conditii de prelucrare dificile, pentru industria medicala, aerospatiala si alte aplicatii in care este necesara o precizie si o calitate a suprafetelor exceptionala.  SurfaceWIZARD™ este dosebit de utila la piese cu forma si grosime variabila sau modificari ale grosimii sau forme in trepte.

Beneficiile tehnologiei SurfaceWIZARD™

–          Diminueaza liinile martor ce apar din cauza grosimii materialului.

–          Elimina problemele aparute la ruperea firului.

–          Imbunatateste rectiliniaritatea.

–          O calitatea superioara a finisajelor suprafetelor.
