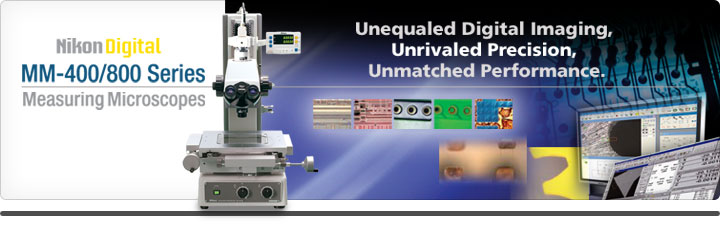

Microscopul Nikon MM-400/800 este o noua serie inovatoare facuta special pentru masuratori industriale si analiza imaginii. Pot fi conectate cu ajutorul unei conexiuni cu softul EMAX2 oferit de Nikon Metrology.
Categorie: Microscop industrial
Aplicatii: implanturi / proteze, examinarea si analiza suprafetelor, microelectronica, optoelectronica, confectii metalice, confectii din material plstic, telefoane mobile, aparate de ras si ceasuri, telescoape optice, antene, telecomunicatii si electronice.
Unitatea de procesare a datelor
Unitatea de procesare a datelor DP-E1 este compacta si usor de folosit pentru masuratori rapide si prelucrarea datelor.
O noua etapa disponibila 12×8 pentru piese mari (doar pentru MM-800)
Un design imbunatatit folosind ingineria asistata de calculator (CAE) pentru analiza pieselor mari. 300 x 200mm (12×8) este etapa maxima suportata de MM-800.
Obiective de inalta performanta
CFI60 LU: rata de transmisie a undelor UV a fost imbunatatita. Aceste lentile obiective sunt potrivite pentru diferite nevoi de cercetare, analiza si examinare. Este nevoie de un singur tip de lentila cu obiectiv luminos, intunecat, polarizare simpla, DIC si UV. Aceste lentile obiectiv ofera o rezolutie inalta si usurinta in utilizare.
CFI60 L: include acum planul national al seriei de obiective CFI60 L CR pentru a face fata ecranelor cu cristale lichide si dispozitivelor extrem de integrate, dense. Corectia poate fi continuua de la 0 mm pana la 1,2 mm (0-0.7mm si 0,6-1,3mm pentru 100x) cu inel de corectie. Lentila cu obiectiv de 100x ofera 0,85 NA, permitand in acelasi timp imagini cu contrast ridicat de celule si modele fara a fi afectat geamul de protectie.
Configuratie
Designul microscopului MM-400/800 a fost restructurat pentru a oferi utilizatorilor o flexibilitate sporita in alegerea modulelor pentru configuratiile sistemului. Sistemul poate fi configurat in functie de nevoile clientului, cu un obiectiv foarte lung (1X – 100X). De asemenea constructia microscopului a fost imbunatatita avand o rigiditate mai buna astfel oferind o precizie mai mare.
Softul pentru procesarea datelor E-MAX
Performanta de masurare a imaginilor digitale cu softului E-MAX a fost actualizata. Camera digitala Nikon impreuna cu microscopul MM-400/800 realizeaza masuratori digitale incredibile care nu erau posibile pana acum.
TTL cu autofocus laser
Acestea sunt primele microscoape de masura care ofera un laser TTL optional. Acest sistem de laser auto-focus dispune de o a doua viteza de focalizare de 0,5 cu o repetabilitate la fel de mare de 0.5 μm (20X cu diametrul de 0.75 μm).
Focus Aid (FA)
FA ofera modele clare pentru a permite focalizarea corecta in timpul masuratorilor pe axa Z. Erorile de masurare datorate diferentelor de adancime de focalizare sunt reduse la minim.
Sursa de lumina integrata
Exista un control continuu asupra luminii aflate in sistem, putandu-se controla direct din PC fara a atinge corpul principal al microscopului. Masuratorile pot fi efectuate foarte usor acum cu ajutorul luminii si a camerei video, oferint posibilitatea de masuratori repetabile automate.
Un inel de lumina format dintr-un segment de 8 LED-uri CYN-E1
Aceasta lumina permite controlul iluminarii din opt directii. Lumina poate fi controlata direct din PC cu ajutorul softului E-MAX. Acesta permite definitia marginilor prin controlul unghiurilor si a intensitatii in 8 segmente.
Miscarea pe axa Z este motorizata
Un mecanism motorizat face miscarea pe axa Z cu o viteza de 10mm/sec. Precizia de miscare este controlata de catre un controler dedicat.
Prelucrarea imaginilor digital
Utilizarea camerei video oferita de Nikon impreuna cu softul E-MAX va eficientiza fluxul de lucru si stocarea imaginilor digitale de inalta definitie a pieselor.
Sursa de lumina alba cu LED-uri
Sursa de lumina este asigurata de LED-uri cu temperatura si culoare constanta care permit masurarea cu mare precizie si eficienta. LED-ul standard cu halogen este de 12V/50W.
Standuri diferite in functie de nevoile clientului
Seria MM400 poate fi de 6”x4” si o inaltime de 150mm pe Z in timp ce seria MM800 poate ajunge pana la 12”x6” pentru piese mari cu o inaltime maaxima de 200mm.
MM400/800 folosesc standuri care pot fi utilizate cu softurile Nikon readouts si Emax pentru prelucararea datelor. Softurile au propriile panouri de control.
