Sisteme de măsurare video de înaltă precizie Nikon iNEXIV VMA 2520, 4540, 6555

 Sisteme de măsurare video de înaltă precizie iNEXIV VMA

Aceste sisteme măsoară automat diverse componente, cum ar fi matrițele de injecție din plastic și componentele electronice cu o precizie și o repetabilitate ridicată. Permit măsurarea obiectelor înalte și inegale cu distanța de lucru lungă de 73,5 mm. Sunt disponibile trei modele din seria iNEXIV VMA, fiecare cu o cursă XY diferită.

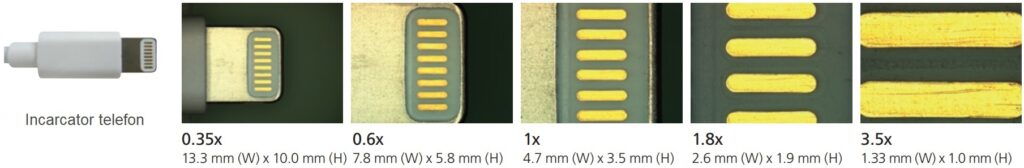

Seria VMA vine standard cu cinci trepte de magnificare (0.35x – 0.6x – 1x – 1.8x – 3.5x), sistemul optic cu zoom 10x asigurând o rezoluție incredibila la cea mai mare magnificare. Precizia de poziționare incredibil de buna in cazul sistemelor produse de Nikon Metrology datorita eliminării erorilor din mecanismul de magnificare.

Echipamentele din seria iNEXIV oferă imagini cu o claritate de neegalat la orice magnificare utilizată. Cu un câmp vizual de până la 13 x 10 mm (la 0,35x) putem avea o detecție și aliniere mult mai simplă ca oricând.

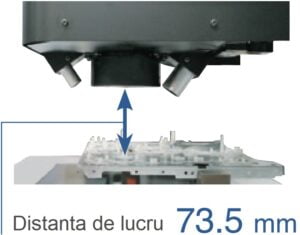

73.4 mm distanța de lucru

O distanță mare de lucru de 73,5 mm minimizează posibilitatea coliziunii între obiectivul camerei și piesele de inspectat. Acest lucru face ca măsurarea găurilor foarte adânci sau a suprafețelor cu diferențe mari de înălțime sa fie posibilă.

Dimensiunea axelor X,Y si Z

iNEXIV VMA-2520 Cursă standard 250 mm(X) × 200 mm(Y) × 200 mm(Z)

Un model cu economie de spațiu, cu costuri reduse, potrivit pentru măsurarea eșantioanelor mici, cum ar fi piesele electronice și piesele turnate sub presiune.

Greutatea maximă a eșantionului 15 kg.

iNEXIV VMA-4540 Cursă medie 450 mm(X) × 400 mm(Y) × 200 mm(Z)

Adecvată pentru eșantioane de dimensiuni medii, cum ar fi mostre turnate și piese presate.

Greutatea maximă a eșantionului 40 kg.

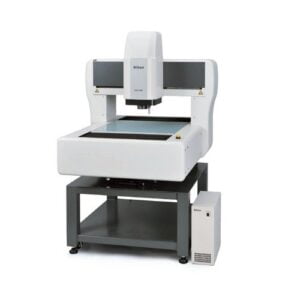

iNEXIV VMA-6555 Cursă mare 650 mm (X) × 550 mm (Y) × 200 mm (Z)

Adecvată pentru probe de mari dimensiuni și măsurare simultană a mai multor piese.

Greutatea maximă a eșantionului 50 kg.

Focalizare automată cu repetabilitate foarte mare

Focalizare video rapidă și cu acuratețe excepțională pentru măsurarea cu precizie a înălțimilor.
