Sistem modular de fixare EasyFix®
EasyFix ®, este un sistem modular adecvat pentru a crea corpuri pentru piese rigide și flexibile.

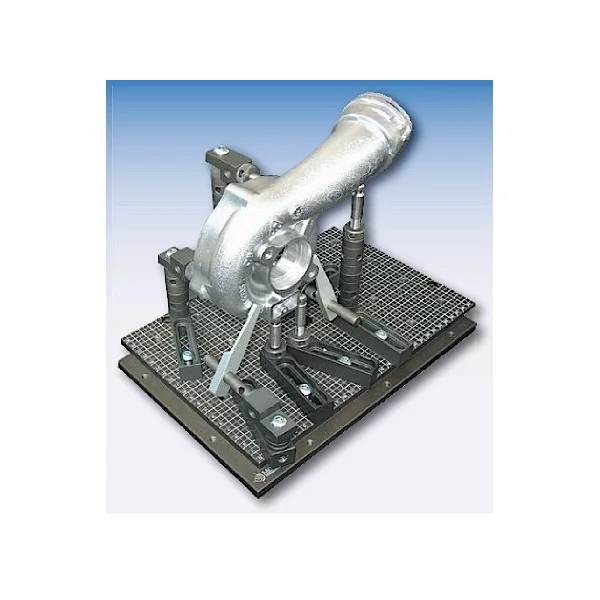

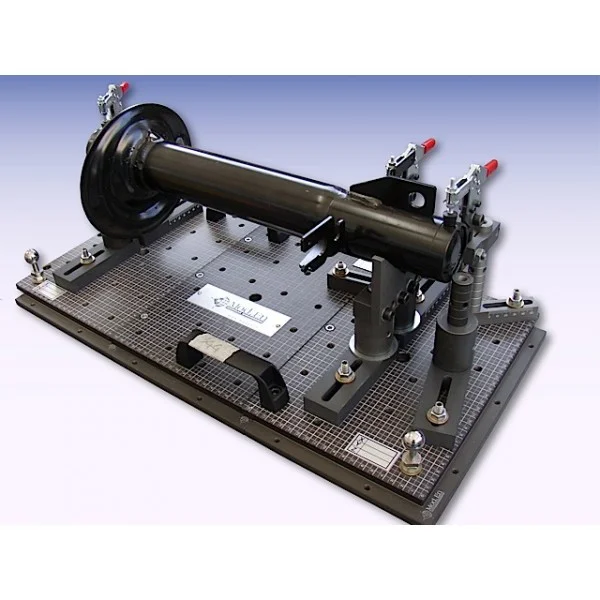

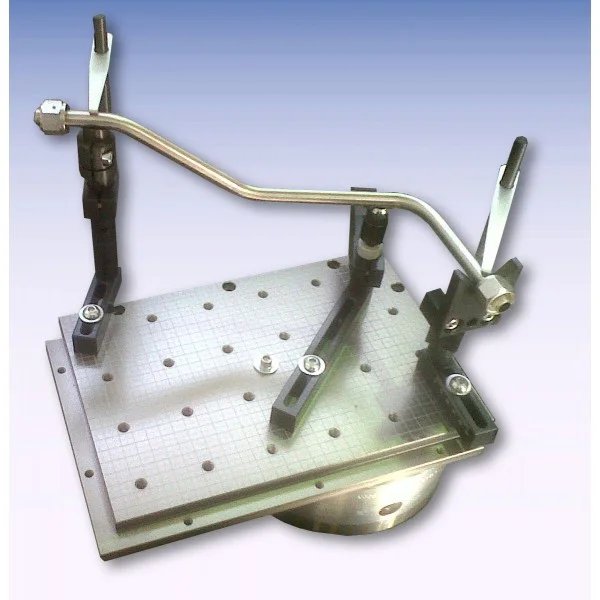

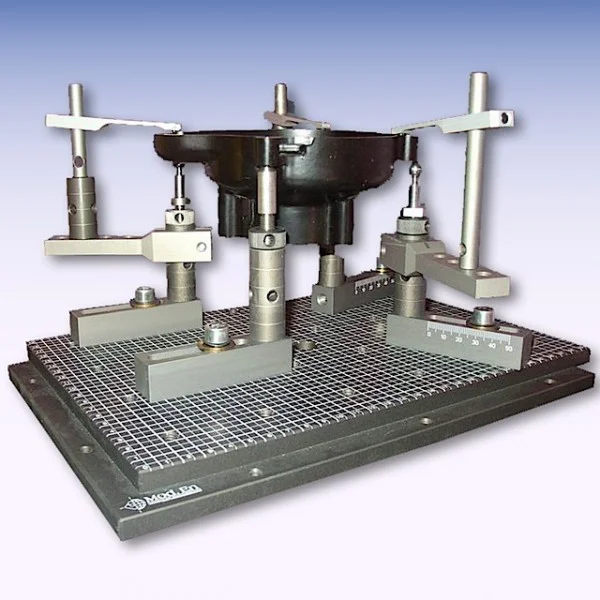

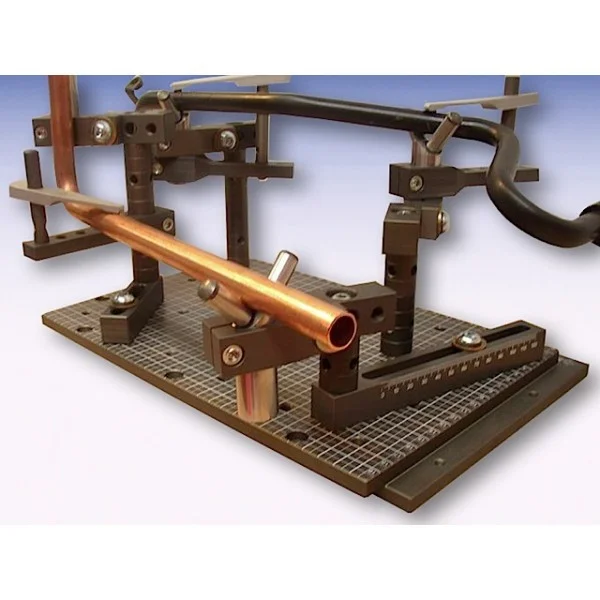

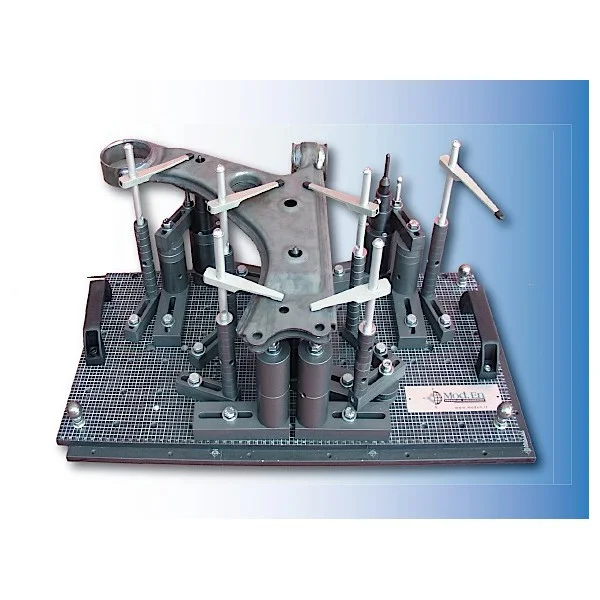

Piese de dimensiuni mici sau mijlocii au parte de o prindere pe o placă de bază 200 x 300 mm cu orificii filetate M8 50 mm grilă XY. O gamă largă de elemente modulare, inclusiv cu fante și suporți cilindrici (20 mm diametru) sunt conectate la placa de bază pentru a oferi sprijin vertical pentru puncte de contact pe partea măsurată, prin intermediul unor alte componente modulare specifice pentru orientare, de referință și de prindere.
Atunci când sunt necesare corpuri mai mari, este posibil să se utilizeze placa de bază MMC cu suporții cilindrici mai mari EasyFix ® Serie40 (40 mm diametru).

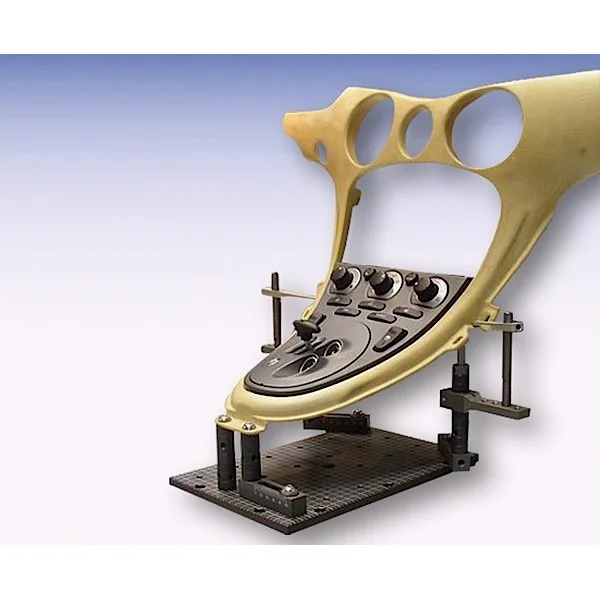

În aplicațiile din industria auto și aerospațială, EasyFix ® este soluția ideală pentru a crea un suport reglabil și flexibil pentru sustinerea de plastic de dimensiuni mari, foi de metal, panouri de sticlă și aluminiu sau din aliaj de structuri de carbon . Prinderea acestor elemente are loc pe cadre din aliaj ușor, formate din unul sau mai multe cadre de bază, pe care traversele reglabile și coloanele de ridicare sunt asamblate pentru a organiza elementele finale. Cadru de bază este disponibil în versiunea lumină și mai grele și pot avea o gamă lungime totală de 800-4000 mm, presupunând poziție atât pe orizontală sau pe verticală.
Barele transversale se pot translata de pe cadrul de bază, iar pozitia lor este reglabila, în timp ce coloanele de ridicare reglabile permit ajustarea înălțimii de contact și a punctelor de prindere de pe parti. Pe partea de sus și de fiecare parte a coloanei o placă cu o matrice-filetata cu găuri permite utilizarea modulelor standard cu o funcție specifică (orientare, suport, prindere, de referință).
Catalogul de accessorii EasyFix ® include, o gamă largă de accesorii menite a optimiza aplicațiile, cum ar fi:
Coloanele reglabile de sprijin pe înălțime, de înregistrare continuă pe axa Z.
Unități micro-reglabile XYZ, cu o mișcare continuă sau incrementale pentru a ajunge rapid și ușor punctul de referință de contact în poziția teoretic finală.
„O repetabilitate ridicata” de montaj a placii de baza pentru a configura rapid o varietate de piese care fac parte din aceeași „familie de produse” cu un singur cadru reconfigurabil de bază cu coloane preasamblate și suporturi finale.
Software-ul
Sistemul EasyFix ® este combinat cu pachete de software relevante EasyProject și Rainbow, care oferă rapid o simulare grafică a prindere cu ieșire IGES pentru integrarea în orice mediu de inspecție.
Un ghid virtual și documentația completă este creata în mod automat, simplifica procesul de asamblare și asigurarea trasabilității și operațiuni fără sudură pentru reasamblarile viitoare.
EasyFix ® sistem asigură un confort ridicat în comparație cu sistemele tradiționale de prindere, cu timpul redus de asamblare, flexibilitate mare pentru schimbări și oferă o investiție mai redusă.
