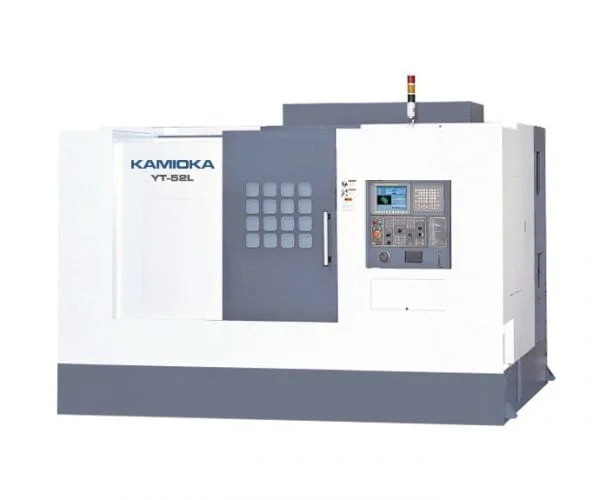

      Strung multi-axe de prelucrare CNC prin strunjire Kamioka YT-52L

      Centru multi-axe de prelucrare CNC prin strunjire YT-52L

      Caracteristici:

      Constructie dintr-o bucata cu o structura a canalului arborelui portburghiu la 30 de grade ce ofera strunjiri si frezari grele;

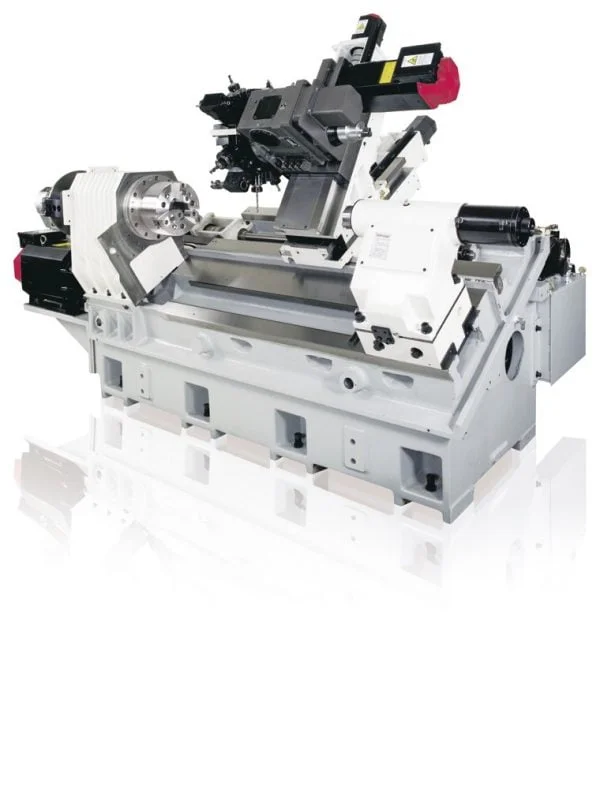

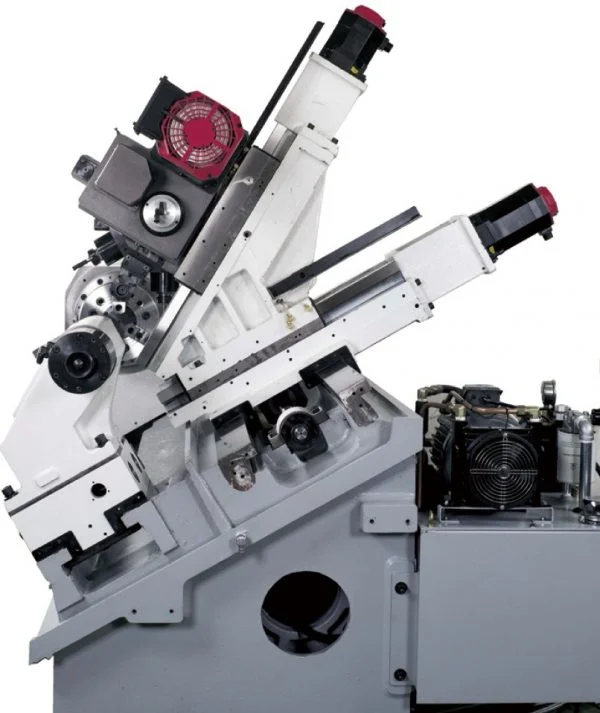

      Pat inclinat la 30 de grade cu axa Y

      Frezare integrata cu axa Y

      Scopul prelucrarii complexe

      Capacitati multi-tasking ale sculelor

      Canelare si gaurire de mare precizie

      Sistem de axe Cs

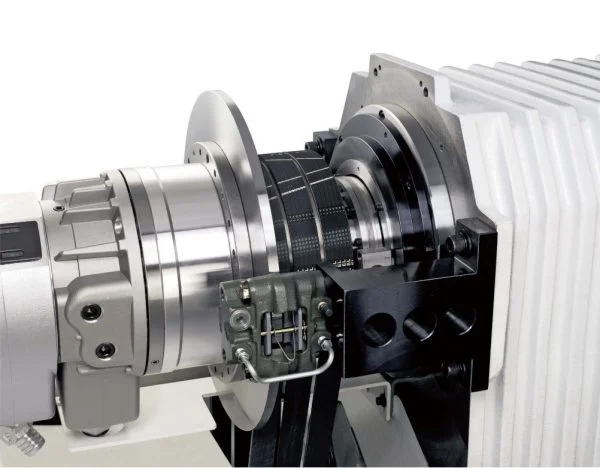

      Senzor de mare precizie al encoder-ului si sistem de franare hidraulic cu disc ce aduc la o pozitionare de mare precizie.

      Precizia de pozitionare: 15 sec

      Precizia de repetabilitate: 5 sec

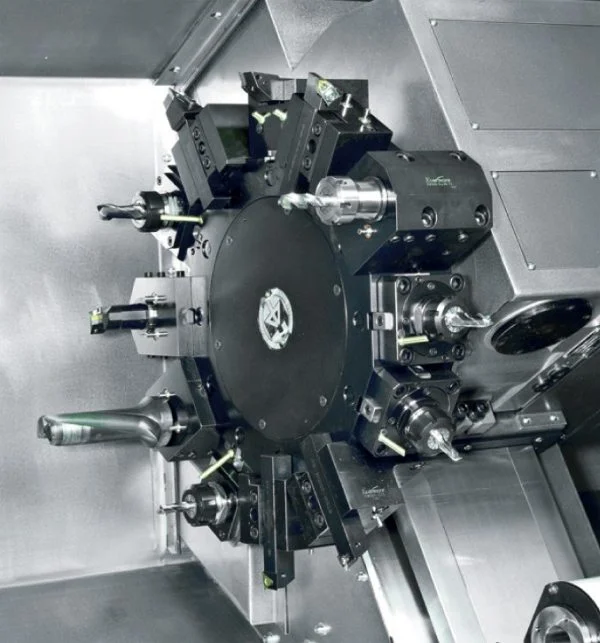

      Turela radial motorizata

      BARUFFALDI VDI40/BMT65 power turret

      Turela cu 12 posturi cu ax Cs pentru frezare, alezare, gaurire si filetare

      Capacitate mai mare de strunjire si frezare cu o interferanta mai mica a sculelor.

      Item/Model No.

      Unit

      YT-52L

      Capacitate

      Bascularea maxima fata de batiu

      mm (in.)

      ø600 (ø23.62)

      Max. Over Cross Slide

      mm (in.)

      ø300 (ø11.81)

      Max. Turning Dia

      mm (in.)

      ø300 (ø11.81)

      Max. Turning Length

      mm (in.)

      980 (38.58)

      Through Bar Capacity

      mm (in.)

      ø52 (ø2.05)

      Ax

      Motorul axului

      kW (HP)

      15 (20)

      Viteza axului

      rpm

      4,000

      Capul axului

      ASA

      A2-6

      Alezaj ax

      mm (in.)

      ø62 (ø2.44)

      Dia. suport

      8″

      Avans

      Axa X

      mm (in.)

      200 (7.87)

      Axa Z

      mm (in.)

      1,000 (39.37)

      Axa Y

      mm (in.)

      100±50 (3.94±1.97)

      Viteza de avans pe axa X

      mm/min (ipm)

      20,000 (787.4)

      Viteza de avans pe axa Z

      mm/min (ipm)

      24,000 (944.88)

      Viteza de avans pe axa Y

      mm/min(ipm)

      10,000 (393.7)

      Turela

      Posturi scule

      buc

      12

      Square Shank Tool Size

      mm (in.)

      □25 (□0.98)

      Marimea sculei de alezaj

      mm (in.)

      ø40 (ø1.57)

      Tipul indexarii

      Servo & Power Turret (BARUFFALDI-TBMR 200)

      Portscula

      VDI40

      Papusa mobila

      Avans

      mm (in.)

      910 (35.83)

      Dia. Gaura papusa mobile

      mm (in.)

      ø85 (ø3.35)

      Avansul arborelui papusii mobile

      mm (in.)

      100 (3.94)

      Conicitate

      MT5

      Informatii generale

      Dimensiune (W×D×H)

      mm (in.)

      3,600×1,800×2,300 (141.73×70.87×90.55)

      Greutatea masinii (Net)

      kg (lb.)

      6,500 (14,300)





      ●Echipament standard Centru multi-axe de prelucrare prin strunjire CNC YT-52

      Aparatoare anti-splash inchisa complet

      Three-jaw Hydraulic Hollow Chuck

      VDI40 12-station Power Turret

      Arbore cu axe Cs (Frana gidraulica cu disc)

      Functia axei Y

      Sistem de racire

      Lubrifiere automata

      Sistem de racire cu jet de apa pentru interiorul carcasei

      Fereastra de vizitare rezistenta la impact cu doua straturi

      Comutator de detectare a presiunii hidraulice

      Intrerupator-pedala pentru suportul hidraulic

      Dispozitiv de strangere soft sau puternica

      Lampa de lucru si indicator de alarma

      Scule de service si bolturi de nivelare

      Chip Conveyor & Bucket

      Interfata pentru alimentator

      Papusa mobila hidraulica

      Manuale de operatii electrice si mecanice

      Date de verificare a preciziei





      ●Accesorii optionale

      1.BMT65 12-station Power Turret

      2.Variate portscule in functie de modul de lucru

      3.Dispozitiv de prindere al pieselor

      4.Conveior pentru piese

      5.Racleta pentru ulei

      6.Alimentator

      7.Papusa mobila programabila

      8.Palpator pentru setare scula

      9.Masurarea piesei de prelucrat

      10.Transformator

      11.CE
