Scaner laser Nikon K-Scan MMDx

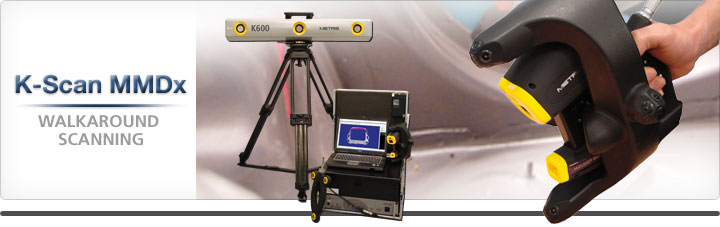

Изцяло свободно ръчно сканиране с K-Scan MMDx

K-Scan MMDx е преносим, обхождащ лазерен скенер за приложения в метрологията. MMDx скенерът е прочут със своята точност, лесен е за използване и има забележителни  характеристики. Свързва се с K-Series Optical CMM, така че операторът  да може да сканира навсякъде. K-Scan MMDx е идеалното средство за точна „part-to-CAD“  инспекция и продуктивен ре- инженеринг. Комбинира точността и продуктивността на MMDx  скенера със свободата на оператора, измервателния обем и компенсация на движението на  K-Series Optical CMM.

Основни предимства:

• Измерва навсякъде
• Лесен за използване посредством ергономичен дизайн
• Изключителна точност
• Широка гама приложения

Категории: Ръчно сканиране

Приложения: Автомобилостроене, Метрология в експериментални/полупромишлени уредби, Инспекции на равнинност и пролуки, Пълна инспекция на леки превозни средства, Следпродажбено обслужване и сервиз

Aplicatii: дизайн SI стил автомобил, пилотна инсталация метрология, inspectie Flush SI Gap, inspectii завърши vehiculului, след vanzare.

Широка гама приложения

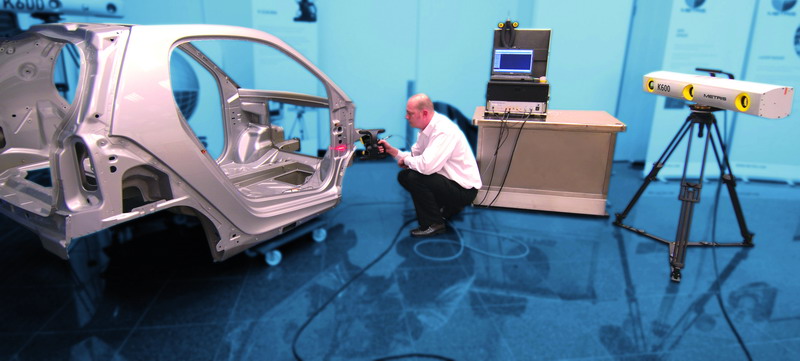

Портативен, точен и с възможност за измерване на големи обеми, K-Scan MMDx’s  намира широко приложение, благодарение на своите характеристики. Липсата на механични ограничения създава изключителен комфорт на оператора, което му позволява ефективно сканиране на вътрешните и външни части на инспектираното леко превозно средство или камион. За измерване на по-големи обекти системата поддържа магнитни еталонни сфери за FROG измервания, заснети с камерата от различни ъгли. Без значение как и къде се използва системата, тя обслужва както инспекции, така и ре-инженеринг.

• Свободно сканиране на големи обекти
• Голям (17m³) и разширяем измервателен обем
• Автомобилни компоненти от всякакъв размер/ Цели автомобили и камиони
• Измерване на място

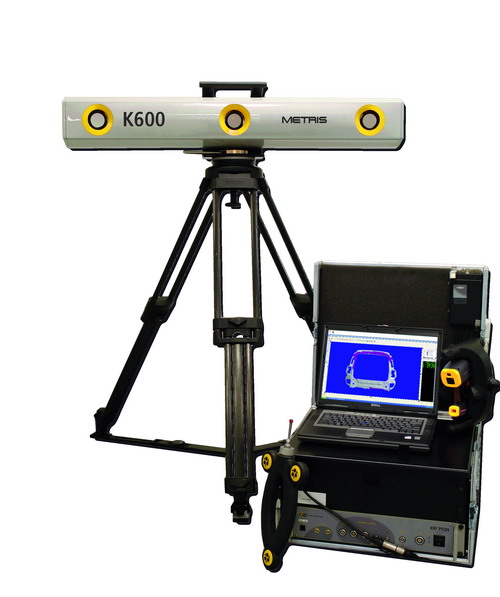

• Plug-and-play към координатните измервателни машини от серията K-Series Optical CMM
• Поддържа приложения за „part-to-CAD“ инспекция и ре-инженеринг;
• SpaceProbe сонда за контактни измервания

Сканиране на повърхности от почти всякакъв материал с ESP3.

ESP3 включва динамична, точка-по-точка адаптация на интензивността на лазера. Тази способност позволява сканирането на повърхности от различни материали, покрития и преходи да се извършва без намесата на оператор, елиминира изцяло ръчната настройка на параметрите. ESP е  ключово диференциращо звено при сканиране на подобни части в различни етапи на производството. Първоначално се занимава с необработени части ламарина и накрая сканира готови продукти, боядисани в различни цветове.

Изключителна точност

Технологията на дигиталната камера, вградена в скенера поддържа събиране и обработка на данни с висока разделителна способност. Също така осигурява обработка за сканиране на повърхности с произволна форма и характеристики точно и ефективно. Непрекъснатото и точно проследяване с оптична сонда се поддържа чрез оптимизиране на позициите на светодиодите (LED), интегрирани в корпуса на скенера.

• Изцяло дигитална обработка
• Оптимизирано позициониране на светодиодите (LED) за непрекъснато и точно проследяване със сондата

Сканиране с висока производителност

Отличаващ се с висока скорост на кадрите и ширина на лазерния сноп до 200 мм, цифровият MMDx скенер представя  връхна точка в производителността на сканиране. Технологията на цифровата камера, вградена в скенера поддържа събиране и обработка на данни с висока разделителна способност за сканиране на повърхности със свободна форма и характеристики точно и ефективно. MMDx лазерните скенери са с различни  ширини  на лазерния сноп – 50, 100 и 200 мм, подходящи за всякакви измервания.

• Висока скорост на кадрите
• Ширина на лазерния сноп до 200 mm
• Цифрова обработка на данните с висока разделителна способност

     Лек и лесен за употреба посредством ергономичен дизайн

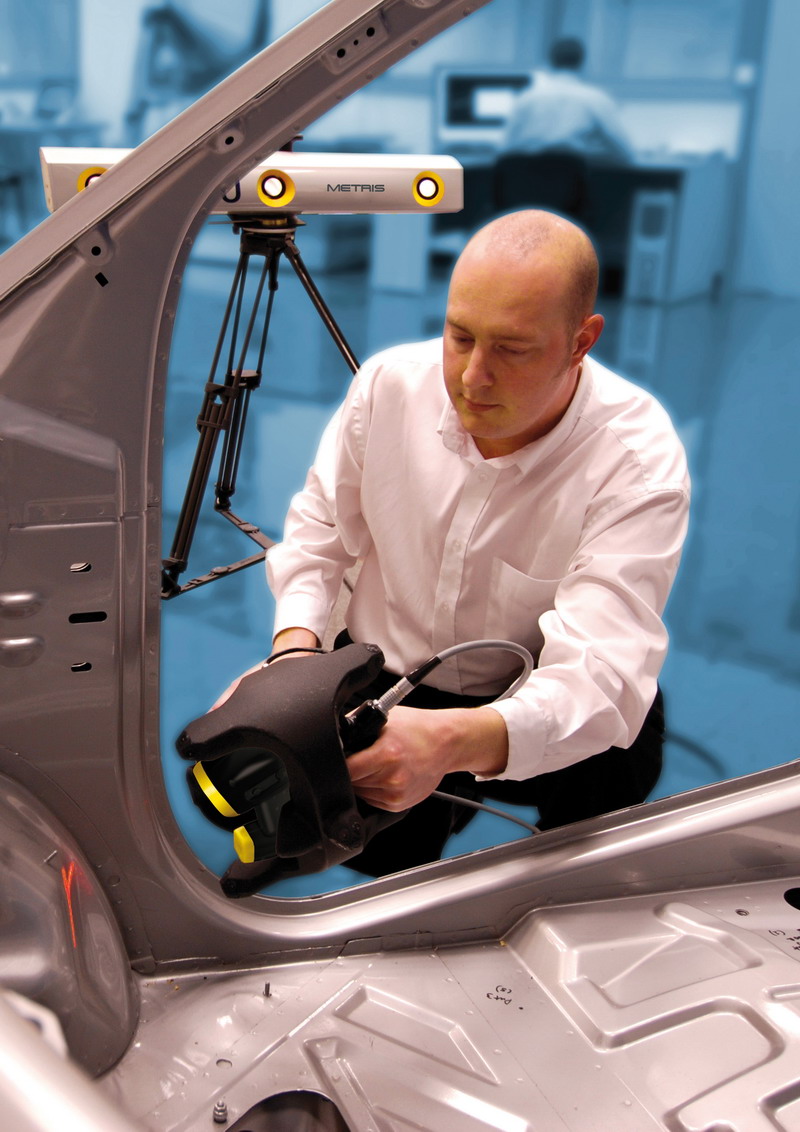

Лесното сканиране става възможно благодарение на ергономичната ръкохватка на скенера и несравнимата лекота на използване на оптичната CMM на системата. Операторът може просто да се разхожда и да сканира желаните повърхности, без да се сблъсква с механични ограничения. Измерването никога не е било по-лесно, благодарение на балансираната дръжка, конструкцията от въглеродни влакна и индикаторите на скенера.

• Универсална употреба при сканиране  без механични ограничения
• Лека конструкция от въглеродни влакна
• Интуитивни индикатори в помощ на оператора
• Балансирана ръкохватка
• Трансфер на данните чрез Ethernet

Измерва навсякъде

K-Scan MMDx е наистина преносимо решение, което може да се използва навсякъде. Системата може бързо да се свърже директно в лаборатория, на пода в цеха или на терен. The Optical CMM автоматично локализира лекия, преносим MMDx лазерен скенер. В случай, че измервания обект се движи, точното измерване  се осигурява от динамичното обръщение.

• Изцяло портативна система, лесна за манипулиране
• Подходяща както за измервания в лабораторни условия, така и в цеха и на терен
• Компенсация на движението на измервания обект чрез динамичното му обръщение
