Form Talysurf PGI Freeform - Profilometru Optic 3D Taylor Hobson

             Form Talysurf PGI Freeform este un sistem versatil, de înaltă rezoluție, dedicat măsurărilor lentilelor cu forme libere (freeform) de înaltă precizie.

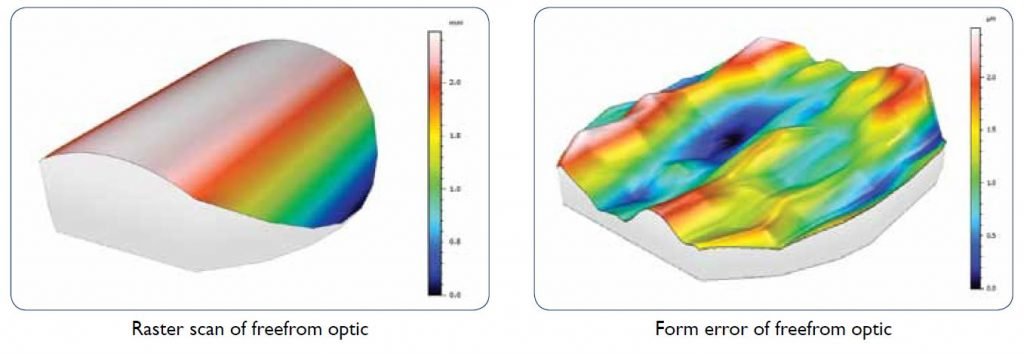

Acesta permite măsurători și analize 3D (raster / radial) pentru lentile:

• Sferice
• Asferice
• Difractive
• Forme libere (Freeform).

Poate funcționa cu multe dintre cele mai noi ecuații utilizate pentru definirea suprafețelor cu formă liberă, precum: Toric, Bi-conic, Asfer-anamorfică, Elipsoid, NURBS, Zernike, Nor de puncte.

Integritatea și reproductibilitatea măsurătorilor efectuate cu PGI Freeform este susținută de proiectarea și fabricarea ultra precisă (FEA – Analiza elementelor fine).
Aceasta asigură un zgomot redus și o execuție mecanică aproape impecabilă a axelor.

Cu noua interfață software dedicată, măsurătorile precise ale formelor libere sunt ușor de configurat și de analizat.
Versatilitatea lui PGI Freeform îl face soluția completă pentru metrologia optică.

Capacitatea de calibrare 3D oferă măsurători de neegalat:

• Calibrare 3D unică, nouă și adevărată
• Corectează erorile de aliniere dincolo de cele posibile din punct de vedere mecanic
• Este esențială pentru măsurători 3D precise
• Precizie de măsurare de la 100 nm (PV)
• Erori de formă tipice cu calibrare 3D – <150 nm.
