Software tomografie computerizata VGStudio MAX

VGStudio Max este software-ul  de top folosit pentru vizualizarea si analiza datelor scanate. Optional pot fi adaugate modulele: masurarea coordonatelor, comparatie nominala / reala, analiza porozitate / incluziune, grosimea peretelui, analiza materialului si optiunea de importare a fisierelor CAD, facand din VGStudio MAx un standard pentru analiza datelor scanate.

Modulul de masurare ofera o caracteristica extrem de precisa a suprafetei de pana la 1/10 din marime. Acest modul poate analiza datele actuale cu cele nominale, si poate exporta un model CAD al piesei scanate.

Vizualizare

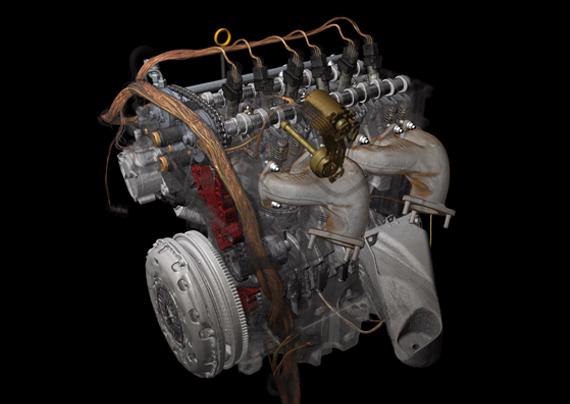

VGStudio MAX utilizeaza datele de scanare pentru a crea un model tridimensional al volumului care poate fi afisat 2D sau 3D. Reprezentarile 3D pot fi redate in urmatoarele variante 3D: Ray tracing, suprafata ISO, MIP, raze X si altele.

Sursele de lumina sunt de asemenea disponibile in mai multe variante si pot fi combinate dupa cum este necesar. In functie de metoda de redare, umbrele pot fi generate in modelul 3D.

Cu ajutorul MPR (constructie multi-plana), datele pot fi interpretate de-a lungul fiecarei axe.

Poate fi vizualizat simultan un orice numar de date de volum si modele CAD, fiind limitat doar de capacitatea hardware-ului utilizat.

„Taierea” si pozitionarea modelelor scanate

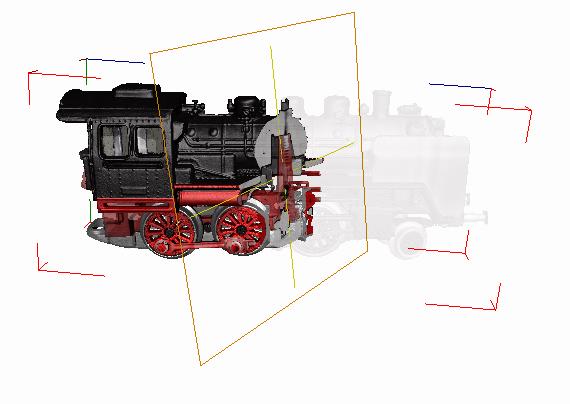

Termenul „taiere” denota posibilitatea de a reduce vizual o anumita parte din modelul 3D. Obiectele pot fi pozitionate si rotite in mod liber, in zonele de afisate 2D si 3D cu ajutorul mouse-ului. Alternativ, este posibila o pozitionare precisa prin introducerea parametrilor numerici indicati. Acest lucru este valabil si pentru modelele CAD, dar si pentru celelalte obiecte, cum ar fi surse de lumina sau „instrumente de taiere”.

Mod de vizualizare „Non-Plan”

 Incepand cu versiune 2.2 a soft-ului VGStudio MAX, vederile 2D nu mai sunt limitate doar la vederile plane ale obiectului.

Optiuni de filtrare

Daca aveti nevoie sa analizati structuri subtiri, cum ar fi cabluri aflate in cadrul obiectului scanat, nu vor fi vizibile foarte clar doar dintr-o singura scanare. Exista optiunea de adaugare a unui filtru pentru a asigura o vedere 2D perfecta. Filtrul pentru obiecte mai groase poate fi aplicat la modelele 2D standard dar si la noile vederi neplane. Acest lucru permite analiza unui circuit sau chiar a unui cip semiconductor indoit.

Segmentarea si clasificarea

Clasificarea determina modul inc are se afiseaza datele de volum: 2D sau 3D si se afiseaza intr-o fereastra interactiva.

Segmentarea imparte datele in diferite sectiuni numite „regiuni de interes” (ROI). Sunt disponibile o serie de instrumente care tin cont de valoarea gri a bazei sau de geometrie.

Segmentarea precisa ajuta la generarea datelor precise, de exemplu cand se masoara o suprafata de contact intre doua componente sau cand se masoara volumul / suprafata componentelor.

Sectiuni de interes

Segmentarea poate fi folosita pentru a defini o parte a unui set de date ca o „regiune de interes” (ROI). Regiunile de interes pot fi manipulate, de exemplu prin crearea de intersectii sau combinarea mai multor regiuni. Sectiunile de interes sunt folosite in scopul separarii datelor in parti individuale care permit analiza doar a unei anumite zone de interes. Aceasta optiune permite alinierea perfecta a datelor cu un model CAD.

Toate modulele disponibile in VGStudio MAX sustin conceptul de ROI, pentru a permite ca analiza sa fie efectuata cu performanta si valabilitate maxima.

Import / export date

VGStudio MAX permite importarea tuturor formatelor folosite in mod obisnuit. Poate fi incarcat un orice numar de fisiere, softul fiind limitat doar de performantele calculatorului.

Daca un obiect a fost scanat in sectiuni, acesta poate fi asamblat si exportat ca un intreg. Optiune de import / export a modelelor CAD este inclusa in licenta de baza. Este posibila importarea modelelor CAD, inclusiv a structurilor complexe STEP sau IGES. Modelele CAD pot fi importate in formatul .STL.

Managementul structurii

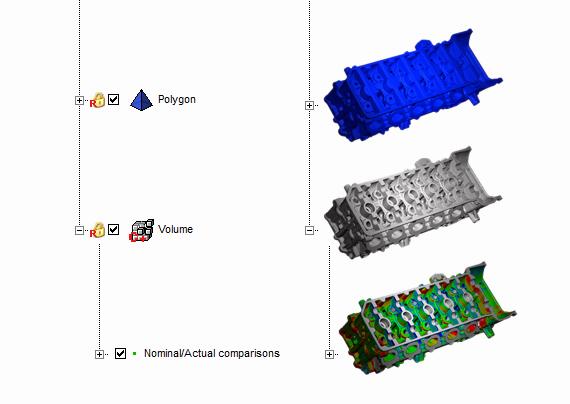

VGStudio MAX analizeaza toate elementele, cum ar fi datele de volum, suprafetele, geometriile si sursele de lumina ca „obiecte”. Aceste „obiecte” sunt afisate intr-un director de tip arbore ierarhic si pot fi grupate, copiate, taiate si introduse in alte modele in fuenctie de necesitati, facandu-l usor de transferat de la un model CAD la altul.

Optiunile de analiza si masurare a datelor

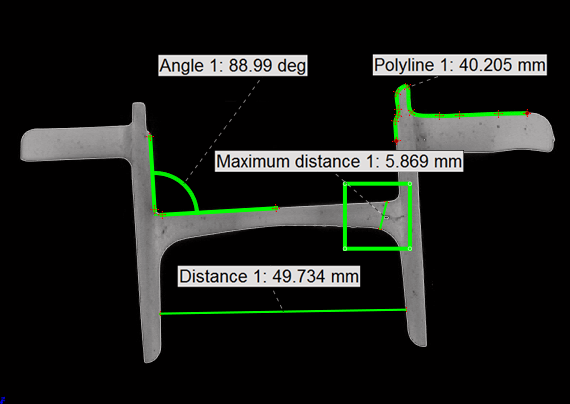

Software-ul de baza VGStudio MAX include functii de masurare si de analiza foarte utile. Poate furniza informatii statice (valoare medie, abatere standard, diagrame), continutul si volumul unei suprafete sau a unei regiuni.  Optiunile de baza permit masurarea distantelor (reale sau min/max), unghiurilor sau a poliliniilor.

Optiuni video

VGStudio MAX permite crearea de animatii sau filmulete a datelor scanate. Acestea pot fi create foarte usor, doar cu cateva click-uri. Filmuletele sau animatiile pot contine un numar infinit de obiecte / poze.

Optiunile video sunt disponibile atat pentru modelele 2D cat si pentru modelele 3D. In functie de sistemul de operare folosit, animatiile si filmuletele pot fi salvate in diferite extensii disponibile.

Filtrarea

VGStudio MAX ofera numeroase filtre pentru volumul de date. Acestea pot fi aplicate in functie de piesa scanata si de interesul pentru o anumita zona. Toate aceste filtre pot fi aplicate pentru modelele 3D.

Suprafata modelului

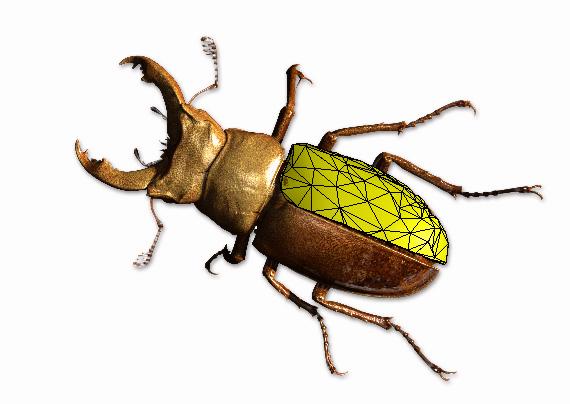

VGStudio MAX poate crea modele care pot fi folosite ca „reverse engineering”. Modelele pot fi exportate in STL si alte formate.

Rapoartele

VGStudio MAX ofera numeroase caracteristici de prezentare a datelor si a rezultatelor. Acestea permit inserarea de imagini si animatii in rapoarte.

Histogramele si datele din rapoarte por fi exportate in format tabelar (CSV sau RTF) pentru a putea fi prelucrate in Word sau Excel.

Toate rezultatele obtinute in urma analizelor pot fi vizualizate myVGL , dar nu pot fi reproduse.
